产品介绍 Product Introduction

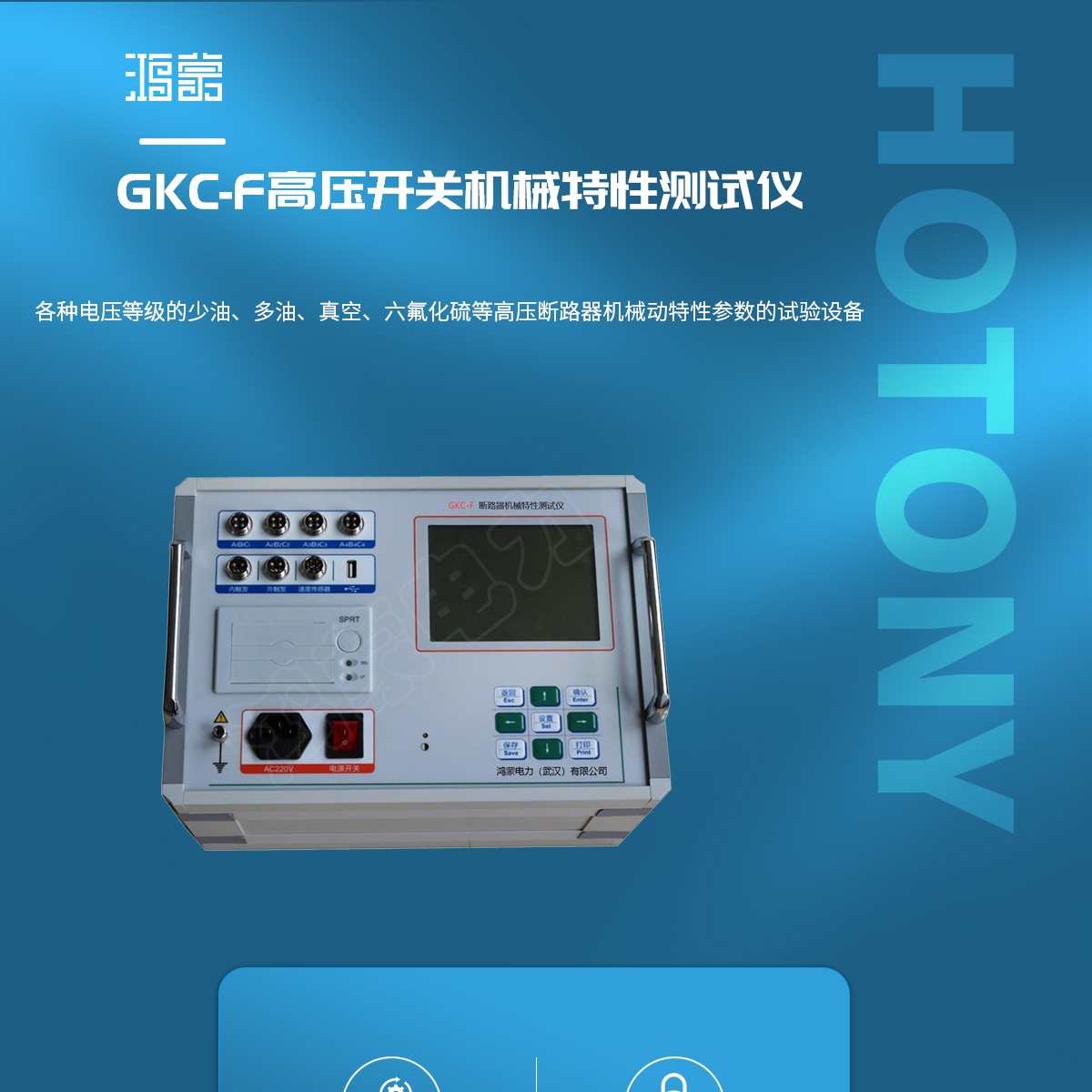

GKC-F高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，抗干扰性强，可在500KV等级及以下电站做实验，接线方便，操作简单，是高压开关检修试验最方便的工具。

产品特征 Product Characteristics

1. 仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。
2. 独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。

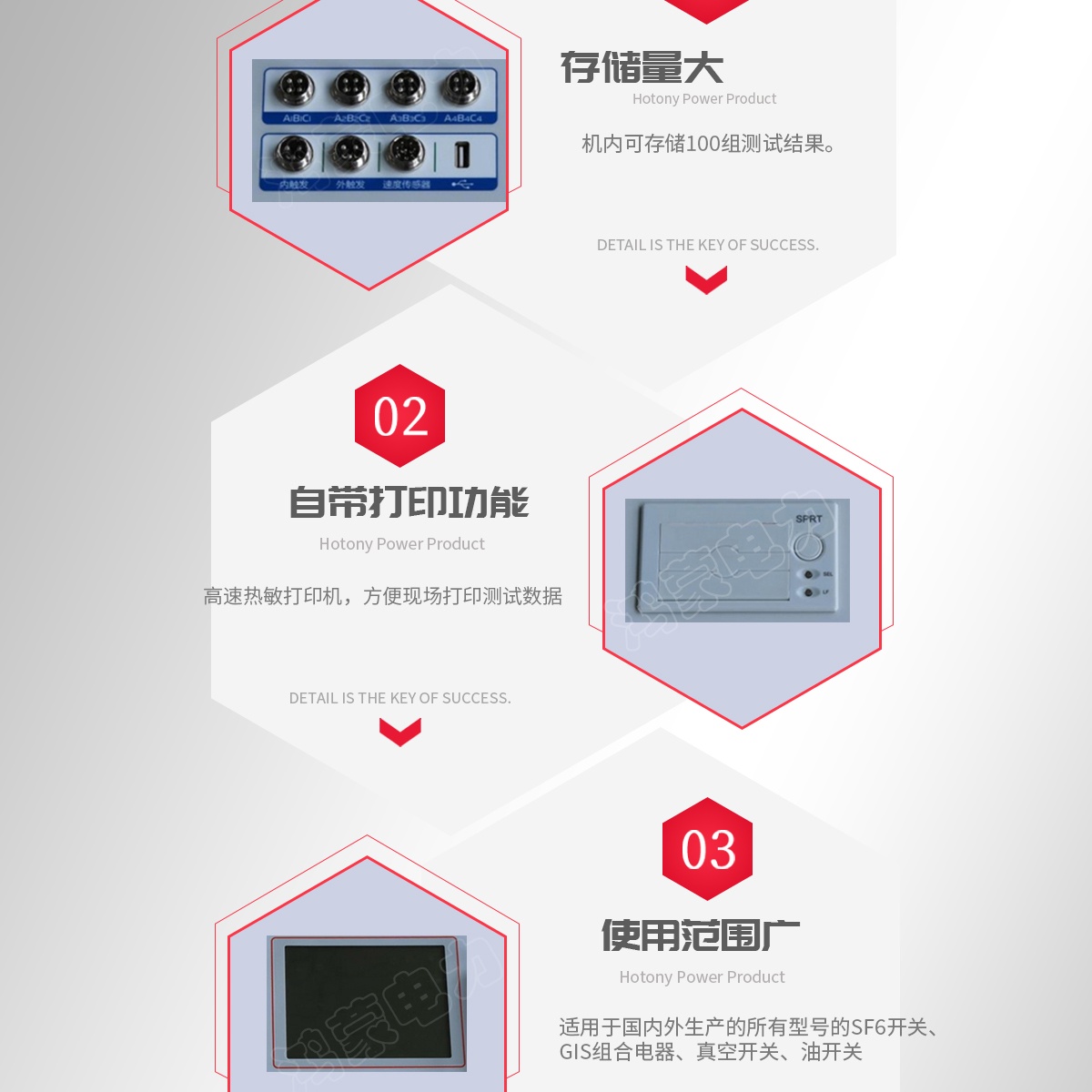

3. 机内可存储100组测试结果。
4. 大屏幕液晶（320×240）LCD显示, 高级灰屏，阳光下不反光不黑屏，图文及汉字菜单。
操作提示，人性化菜单式界面，操作简便。
5. 仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。
6. 机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测试仪器。
7. 本仪器可进行电动和手动分合测试。
8. 可进行高、低电压实验，自动寻找最低分或合闸电压。
9. 重合闸试验，可做合分、分合，分合分等参数测量。
10. 真空接触器（单线圈）参数测量。

产品参数Product Parameters

1．时间测量：6路
固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～10000ms
准确度：1ms～100ms内准确度0.5%±2个字，
大于100ms准确度1%±2个字
速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
2. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s，
0.5°角度传感器0.01～25.00m/s
万能传感器：0.01～25.00m/s
3．行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
4. 传感器测量范围：直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm
直线位移传感器300mm，分辨率:0.1mm，行程10～300mm
直线位移传感器500mm，分辨率:1mm，行程10～500mm
360线传感器：360о,分辨率:0.5о,行程5mm～999mm
万能传感器：分辨率:0.1mm，行程5mm～999mm
5. 电流测量：显示电流为分（合）闸线圈的最大电流值
6．显示屏：320×240液晶屏，对比度可调
7．数据存储：可存储100组测量数据
8．打印机：高速热敏打印机
9. 仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
10．直流电源：输出电压：35～265V连续可调，输出电流：≤ 15A(短时)
11．主机体积：360×250×140mm
12．使用环境： -10℃~+50℃
13．相对湿度：≤90%
