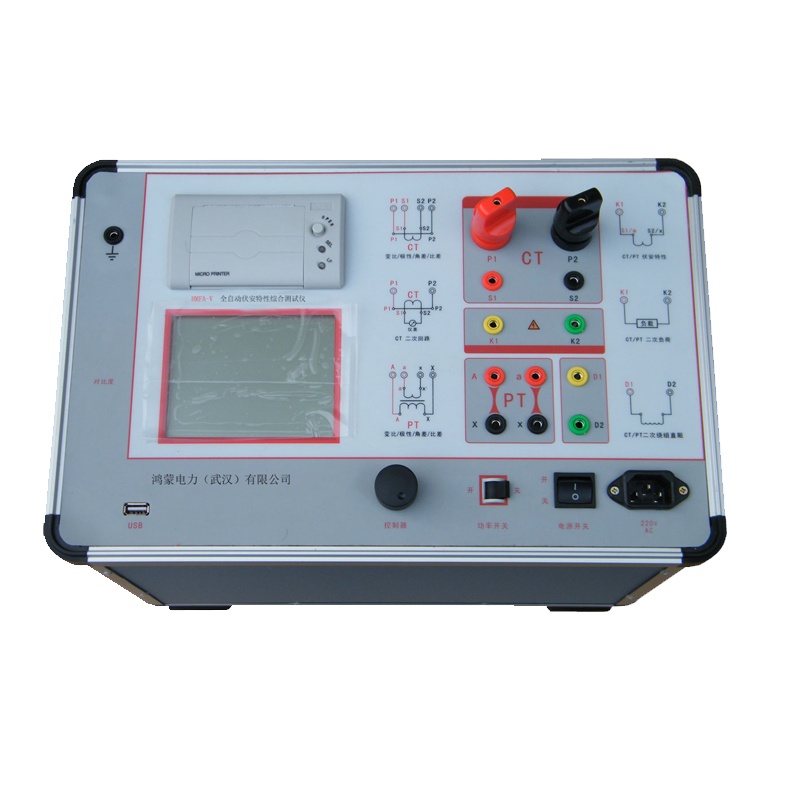

鸿蒙电力旗下的断路器测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
![](/uploads/20220217/059890100.jpg)
1、高压开关测试仪检定装置只能用于对用于金属接触测试的开关测试仪进行验证,不包括闭合电阻断裂和石墨接触断裂的开关测试仪。一般来说,金属触点的分断电压小于等于DC24V,合闸电阻的分断电压大于DC24V。石墨接触的原理是恒流源输出,常规方法检测不到。如果仪器内部有闭门电阻功能(如武汉大洋),则可以对仪器的金属接触通道进行测试,具体请咨询检定装置生产厂家。
2、检测开关断路器电压的方法。当开关装置的分断器处于分闸状态时,用万用表的直流档位检测分断器输出到分断器公共端的电压,不能高于24V。(也最好用万用表检查交流档位,防止开关表断路损坏后交流电压破坏测试装置)。检测到开关的断路电压没有问题后,将断路线与断路的公共端短接,看状态是否有变化。如果开关的分断状态没有改变,则说明开关的分断已损坏。如果要测试损坏断口的开关装置,请勿将断口接线,以免损坏校验装置。
3、开关测试仪和检定器的触发只能由内部和外部或外部到内部的电源触发。也就是说,当开关仪表为内触发输出电压源时,校验设备必须为外触发(设备内部软件设置必须设置为有源外触发);当开关仪表为外触发接受输入电压源时,校验设备必须为内触发(设备内部软件设置必须设置为主动内触发);否则将无法正常工作,如果是内部内部将损坏仪器。
4、关于校验和校准的启动顺序:
开关仪表内部触发,检定装置外部触发。首先分别设置两者的触发方式。然后将检定器调整到参数校准界面,选择关闭或打开校准,然后选择开始校准,使检定器处于等待信号输入状态,然后将开关测试仪内部直流电压调整到100V以上,然后选择开关测试仪进行合闸或分闸测试(此合闸或分闸测试只能被动选择,由之前的验证设备决定。之前的验证设备选择了合闸校准,那么开关测试仪必须选择此时要关闭开关测试。之前的验证设备选择了开启校准,那么此时开关测试仪必须选择开启测试)。如果开关仪表选择了错误的测试逻辑,将导致无法测量数据。
开关仪表为外触发,检定器为内触发。首先分别设置两者的触发方式。然后调整开关测试仪,选择做合闸测试或分闸测试,使开关装置处于等待信号输入状态,然后将校验装置调整到参数校准界面,选择合闸或分闸校准(本次合闸或分闸)测试是我们只能被动选择,是由上一个开关测试仪决定的设备必须选择开启校准),然后选择开始校准。
