变频串联谐振试验装置是运用串联谐振原理,利用励磁变压器激发串联谐振回路,调节变频控制器的输出频率,使回路电感L和试品C串联谐振,谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业,适用于大容量,高电压的电容性试品的交接和预防性试验。
HMBP串联谐振耐压装置主要由变频控制器,励磁变压器,高压电抗器,高压分压器等组成。变频控制器又分两大类,20KW及以上为控制台式,20KW以下为便携箱式;它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件,当电源频率等于1/(2π√LCX)时,它与被试品CX发生串联谐振。

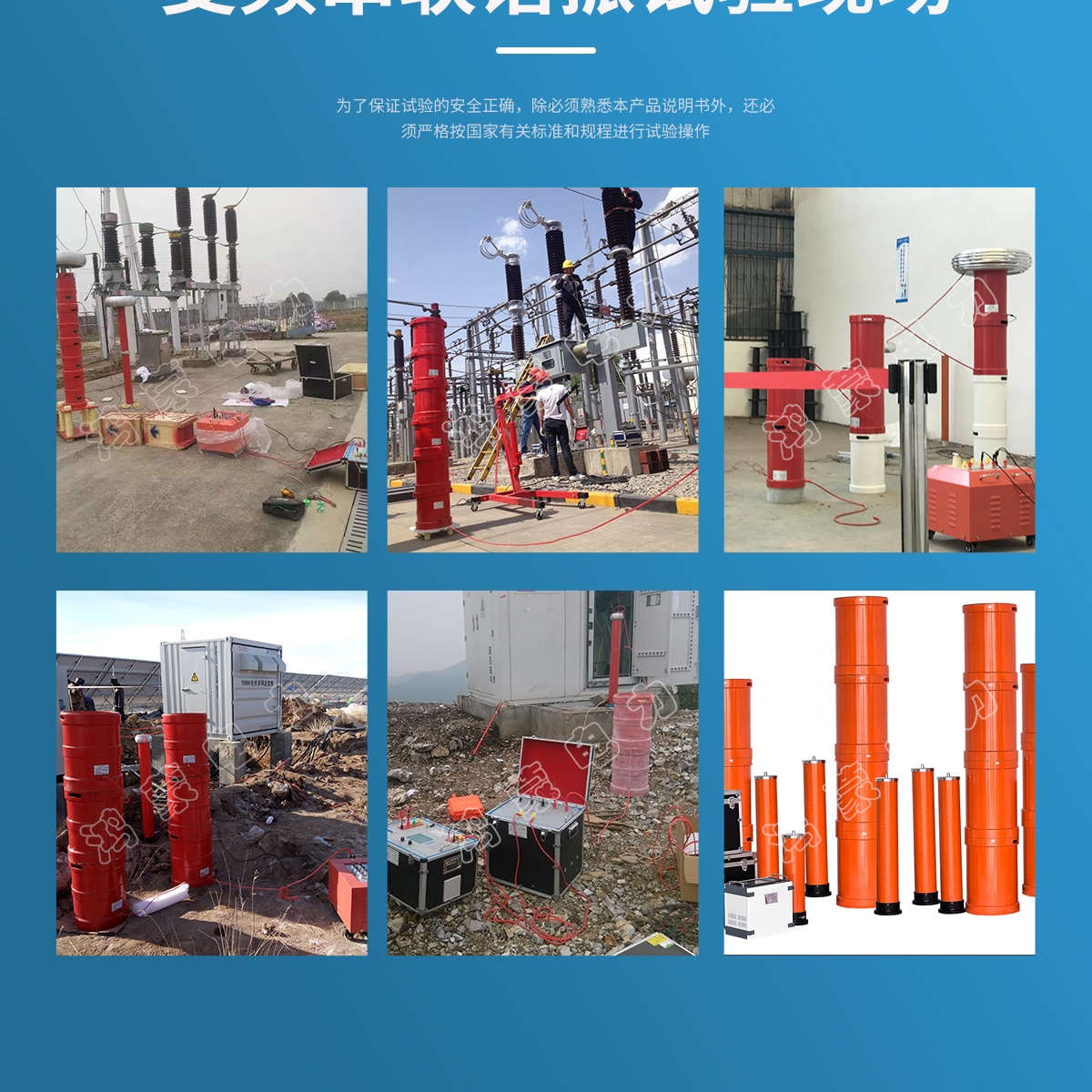

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV,500KVGIS交流耐压试验。适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。
产品别称:串联谐振,变频串联谐振,串联谐振试验装置,变频串联谐振试验装置.
● 稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力。
● 自动调谐功能强大。系统自动调谐时,从30Hz到300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率。
● 支持多种试验模式。系统支持"自动调谐+手动调压","自动调谐+自动调压","手动调谐+手动调压"等试验模式,推荐使用"自动调谐+手动调压"模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高。
● 系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询。
● 保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性功能。
电压波形 | 正弦波,波形畸变率<1.0% |
输出频率 | 30~300Hz |
工作制 | 满功率输出下,连续工作时间60min |
品质因数 | 30~80 |
输入工作电源 | 单相380/220V±100%,50Hz |
环境温度 | -10℃~+50℃ |
相对湿度 | <95%,无凝露状态 |
适用范围 | 电缆变频谐振装置 |
发电机交流耐压装置 | |
变电站电气设备交流耐压谐振装置 | |
CVT检验用谐振升压装置 |
产品型号 | 产品基本配置 | ||||
变频电源 | 激励变压器 | 高压谐振电抗器 | 电容分压器 | 适用范围 | |
HMBP-88kVA/44kV | HMBP-5kW-1台 | JLB-5kVA-1台 | HMDK-44kVA/22kV-2节 | FRC-50kV-1台 | 8.7/10kV,300mm²以下电缆2km交流耐压试验; 10kV变电站电气交流耐压试验。 |
HMBP-75kVA/75kV | HMBP-6kW-1台 | JLB-6kVA-1台 | HMDK-25kVA/25kV-3节 | FRC-80kV-1台 | 8.7/10kV,300mm²以下电缆2km交流耐压试验; 10kV变电站电气交流耐压试验。 |
HMBP-132kVA/66kV | HMBP-6kW-1台 | JLB-6kVA-1台 | HMDK-44kVA/22kV-3节 | FRC-70kV-1台 | 8.7/10kV,300mm²以下电缆3km; 26/35kV,300mm²以下电缆1km交流耐压试验; 10kV变电站电气交流耐压试验。 |
HMBP-176kVA/66kV | HMBP-10kW-1台 | JLB-10kVA-1台 | HMDK-44kVA/22kV-4节 | FRC-70kV-1台 | 8.7/10kV,300mm²以下电缆4km; 26/35kV,300mm²以下电缆1km交流耐压试验; 10kV变电站电气交流耐压试验。 |
HMBP-135kVA/108kV | HMBP-7.5kW-1台 | JLB-7.5kVA-1台 | HMDK-33.75kVA/27kV-4节 | FRC-110kV-1台 | 8.7/10kV,300mm²以下电缆3km; 26/35kV,300mm²以下电缆1km交流耐压试验; 10kV变电站电气交流耐压试验。 |
HMBP-270kVA/108kV | HMBP-25kW-1台 | JLB-25kVA-1台 | HMDK-67.5kVA/27kV-6节 | FRC-110kV-1台 | 8.7/10kV,300mm²以下电缆9km; 26/35kV,300mm²以下电缆3km交流耐压试验; 10kV变电站电气交流耐压试验。 |
HMBP-405kVA/108kV | HMBP-25kW-1台 | JLB-25kVA-1台 | HMDK-67.5kVA/27kV-6节 | FRC-110kV-1台 | 8.7/10kV,300mm²以下电缆9km; 26/35kV,300mm²以下电缆3km交流耐压试验; 10kV变电站电气交流耐压试验。 |
HMBP-540kVA/108kV | HZBP-30kW-1台 | JLB-30kVA-1台 | HMDK-67.5kVA/27kV-8节 | FRC-110kV-1台 | 8.7/10kV,300mm²以下电缆12km; 26/35kV,300mm²以下电缆4km交流耐压试验; 10kV变电站电气交流耐压试验。 |
HMBP-648kVA/270kV | HZBP-25kW-1台 | JLB-25kVA-1台 | HMDK-72kVA/45kV-9节 | FRC-270kV-1台 | 8.7/10kV,300mm²以下电缆6km; 26/35kV,300mm²以下电缆2km; 64/110kV,300mm²以下电缆1km交流耐压试验; 10kV,35kV,110kV变电站电气交流耐压试验。 |
