变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

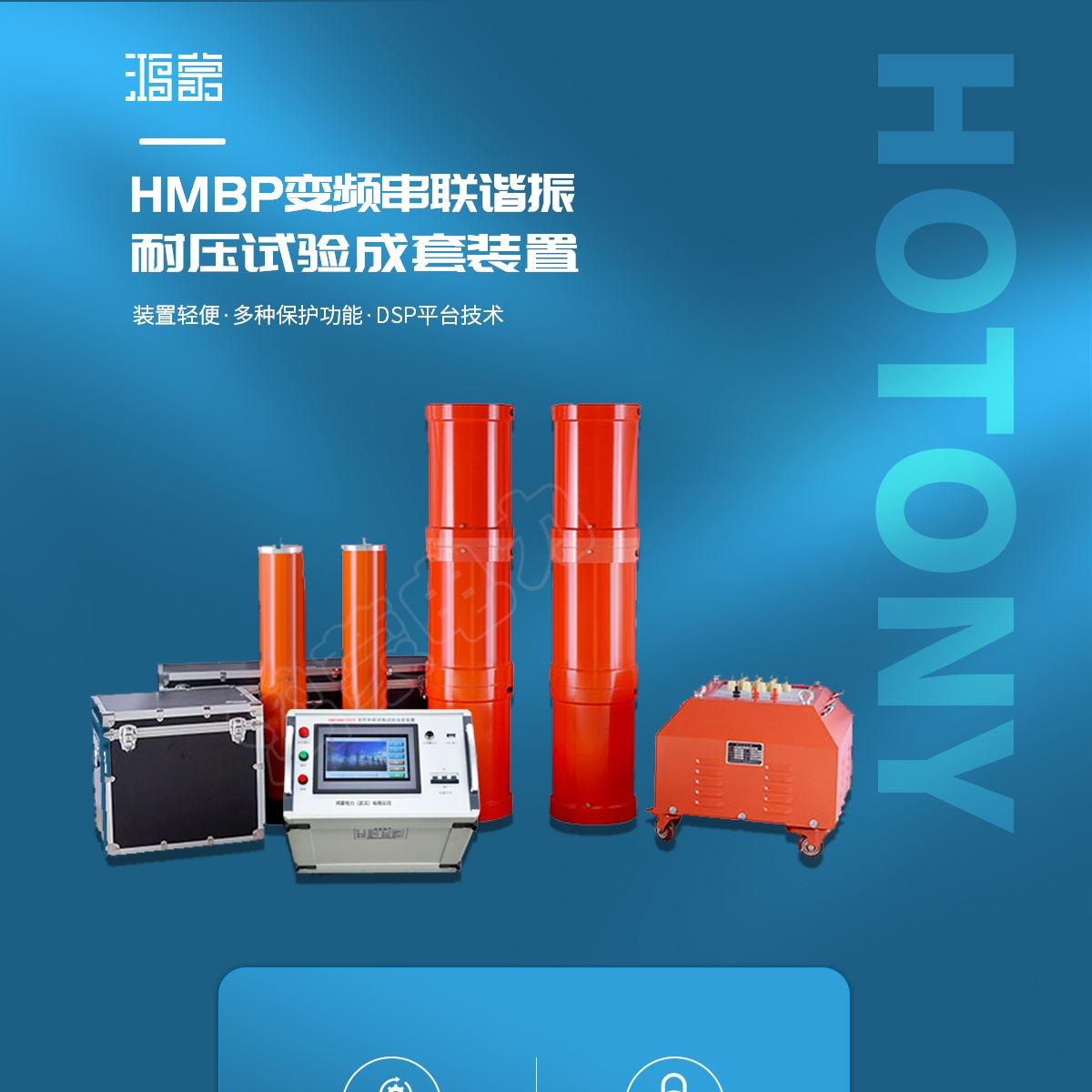

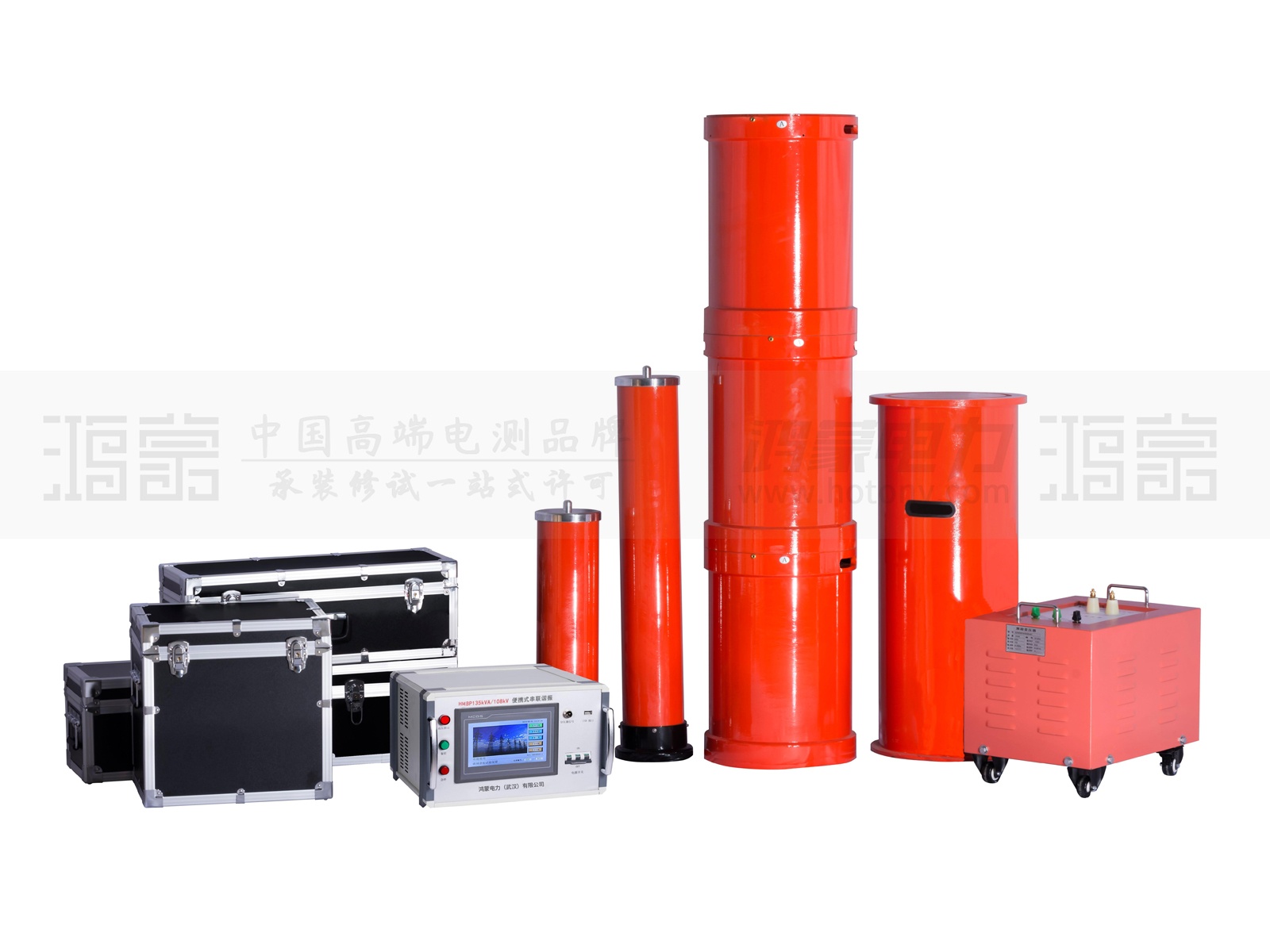

HMBP串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。

产品别称：串联谐振，变频串联谐振，串联谐振试验装置，变频串联谐振试验装置

产品参数 Product Parameters

电压波形

正弦波，波形畸变率<1.0%

输出频率

30~300HZ

工作制

满功率输出下，连续工作时间60min

品质因数

30~80

输入工作电源

单相380/220V±100%，50HZ

环境温度

-10℃~+50℃

相对湿度

<95%，无凝露状态

适用范围

电缆变频谐振装置

发电机交流耐压装置

变电站电气设备交流耐压谐振装置

CVT检验用谐振升压装置


HMBP系列串联谐振试验装置配置及适用范围：

产品型号

产品基本配置

变频电源

激励变压器

高压谐振电抗器

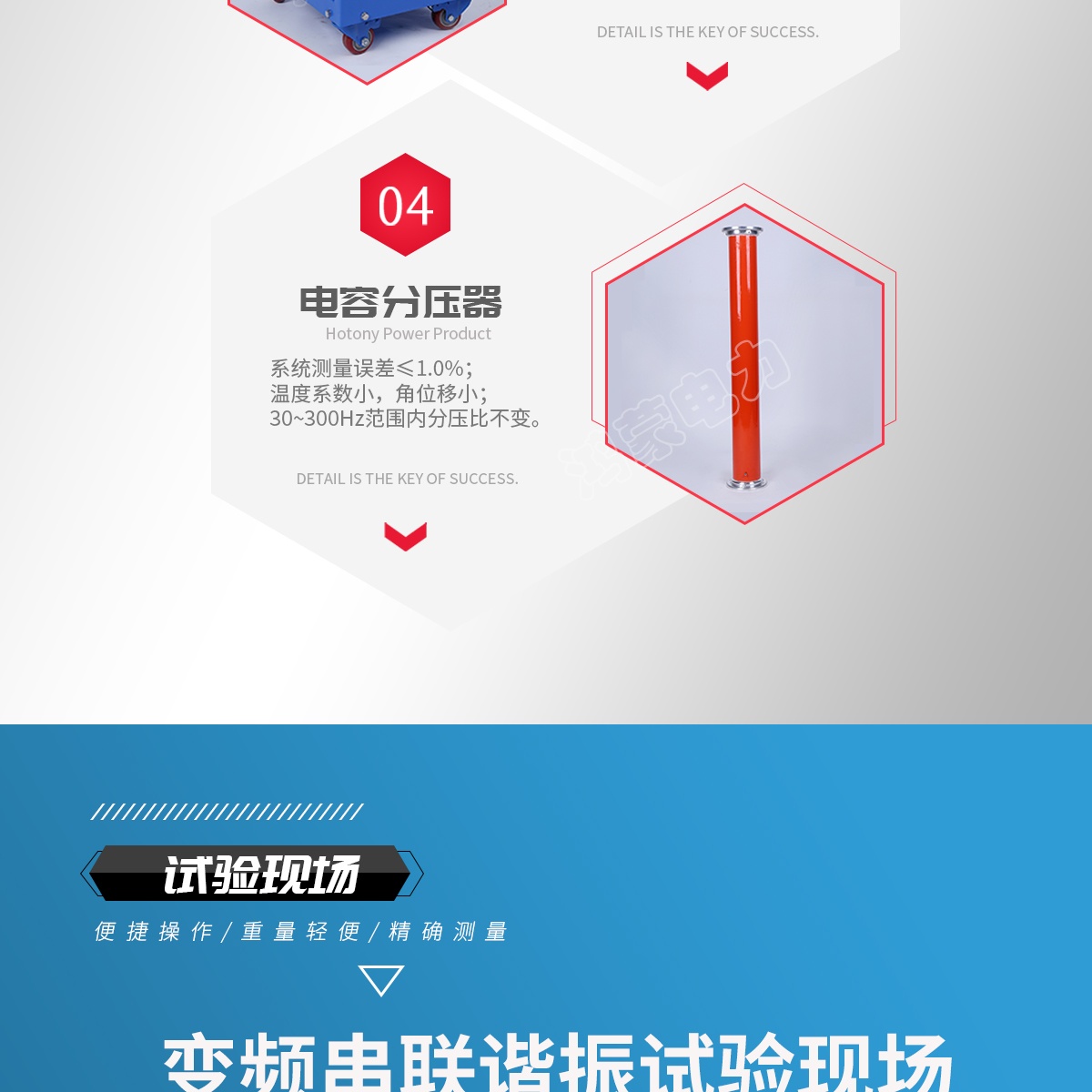

电容分压器

适用范围

HMBP-88kVA/44kV

HMBP-5kW-1台

JLB-5kVA-1台

HMDK-44kVA/22kV-2节

FRC-50kV-1台

8.7/10kV，300mm²以下电缆2km交流耐压试验；
10kV变电站电气交流耐压试验。

HMBP-75kVA/75kV

HMBP-6kW-1台

JLB-6kVA-1台

HMDK-25kVA/25kV-3节

FRC-80kV-1台

8.7/10kV，300mm²以下电缆2km交流耐压试验；
10kV变电站电气交流耐压试验。

HMBP-132kVA/66kV

HMBP-6kW-1台

JLB-6kVA-1台

HMDK-44kVA/22kV-3节

FRC-70kV-1台

8.7/10kV，300mm²以下电缆3km；
26/35kV，300mm²以下电缆1km交流耐压试验；
10kV变电站电气交流耐压试验。

HMBP-176kVA/66kV

HMBP-10kW-1台

JLB-10kVA-1台

HMDK-44kVA/22kV-4节

FRC-70kV-1台

8.7/10kV，300mm²以下电缆4km；
26/35kV，300mm²以下电缆1km交流耐压试验；
10kV变电站电气交流耐压试验。

HMBP-135kVA/108kV

HMBP-7.5kW-1台

JLB-7.5kVA-1台

HMDK-33.75kVA/27kV-4节

FRC-110kV-1台

8.7/10kV，300mm²以下电缆3km；
26/35kV，300mm²以下电缆1km交流耐压试验；
10kV变电站电气交流耐压试验。

HMBP-270kVA/108kV

HMBP-25kW-1台

JLB-25kVA-1台

HMDK-67.5kVA/27kV-6节

FRC-110kV-1台

8.7/10kV，300mm²以下电缆9km；
26/35kV，300mm²以下电缆3km交流耐压试验；
10kV变电站电气交流耐压试验。

HMBP-405kVA/108kV

HMBP-25kW-1台

JLB-25kVA-1台

HMDK-67.5kVA/27kV-6节

FRC-110kV-1台

8.7/10kV，300mm²以下电缆9km；
26/35kV，300mm²以下电缆3km交流耐压试验；
10kV变电站电气交流耐压试验。

HMBP-540kVA/108kV

HMBP-30kW-1台

JLB-30kVA-1台

HMDK-67.5kVA/27kV-8节

FRC-110kV-1台

8.7/10kV，300mm²以下电缆12km；
26/35kV，300mm²以下电缆4km交流耐压试验；
10kV变电站电气交流耐压试验。

HMBP-648kVA/270kV

HMBP-25kW-1台

JLB-25kVA-1台

HMDK-72kVA/45kV-9节

FRC-270kV-1台

8.7/10kV，300mm²以下电缆6km；
26/35kV，300mm²以下电缆2km；
64/110kV，300mm²以下电缆1km交流耐压试验；
10kV，35kV，110kV变电站电气交流耐压试验。


注：

1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，讲追究法律责任。

2.了解更多鸿蒙产品信息请进入 产品中心 。服务热线：027-83892668/18627755643

产品特征 Product Characteristics

● 稳定性、可靠性高。系统采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，经过多次高压直接对地短路的测试，系统仍然保持完好，同时系统也有很强的过载能力。

● 自动调谐功能强大。系统自动调谐时，从30HZ到300HZ自动扫频，显示扫频曲线，用户能直观地看到系统调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5HZ范围内以0.01HZ为分辨率进行频率细扫，最后精确锁定谐振频率。

● 支持多种试验模式。系统支持"自动调谐＋手动调压"，"自动调谐＋自动调压"，"手动调谐＋手动调压"等试验模式，推荐使用"自动调谐＋手动调压"模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

● 系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。全触摸屏操作及显示，具备试验数据保存和查询。





● 保护功能完善。具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性功能。
