产品简介 Product Introduction

绝缘电阻表（兆欧表）是国家强制检定计量器具，按直流电源装置分为直接作用模拟指示绝缘电阻表（摇表）和电子式绝缘电阻表。直接作用模拟指示的绝缘电阻的检定规程为JJG622-1997绝缘电阻表（兆欧表）检定规程。电子式绝缘电阻表的检定规程为JJG1005-2005电子式绝缘电阻表检定规程。两个规程规定的检定装置的主要标准器为高压高阻箱和高压电压表。

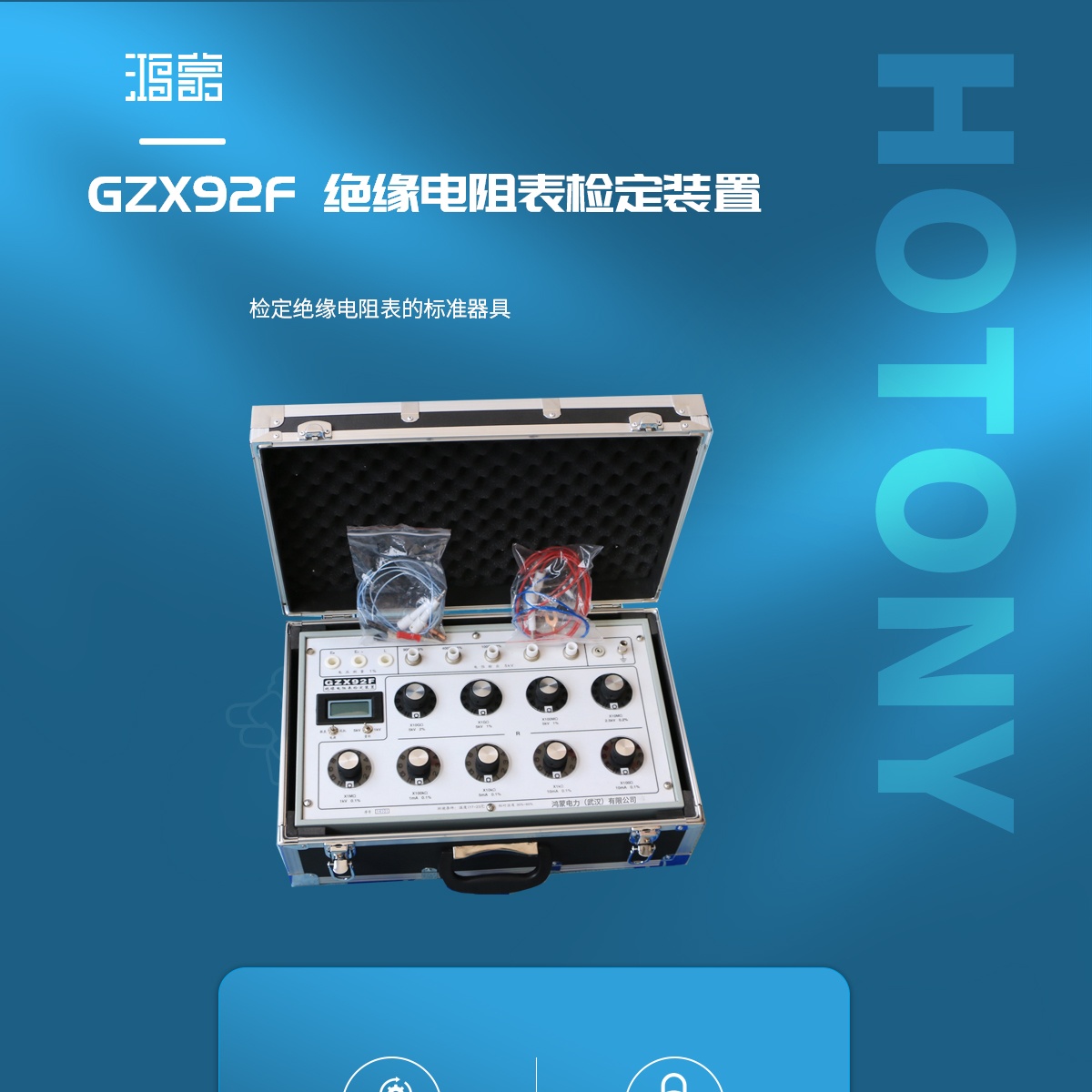

本装置含高压高阻箱（高阻输出部分）和直流高压数字电压表（电压输入部分），可同时满足JJG622-1997和JJG1005-2005的要求。其中高压高阻箱的测量范围为100Ω～1TΩ。工作电压为5kV，准确度级别为0.1级。该装置设计有独立的泄露屏蔽端钮，在测量过程中无明显不稳定及短路、开路现象。直流高压数字电压表的测量范围为0～5kV。准确度等级为1.0级。能测量绝缘电阻表的开路电压、中值电压、跌落电压和峰值电压。

产品特征 Product Characteristics

● 高压高阻箱由八个十进制电阻盘和一只固定电阻组成
● 高压高阻箱的开关是选用获专利的滚动式高压开关，是特制的高强度绝缘材料制成的密封型轻压力开关
● 绝缘电阻高，接触电阻小，使用寿命长，免于清洗。开关的动作过程为先通后断，在测量过程中不会开路，完全满足JJG622-97绝缘电阻表检定规程第15.1.6条的要求
● 具有较完善的泄露屏蔽
● 电阻选用特制的高稳定性电阻元件，其温度系数小，电压系数小，年变化小，从而保证了高压高阻箱的稳定性和准确度





产品参数 Product Parameters

一、电阻输出（高压高阻箱）部分
1、电阻输出部分的准确度等级及工作电压（电流）



阻 值 500GΩ 300GΩ 100GΩ ×10GΩ ×1GΩ ×100MΩ
准确度等级 2 2 2 2 1 1
标称电压 5000V 5000V 5000V 5000V 5000V 5000V
阻 值 ×10MΩ ×1MΩ ×100kΩ ×10kΩ ×1kΩ ×100Ω
准确度等级 0.2 0.1 0.1 0.1 0.1 0.1
标称电压流 2500V 1000V 1mA 8mA 20mA 50mA

2、调节范围：100Ω～1TΩ,调节细度为100Ω
3、使用环境条件
● 参 考 温 度 范 围： 20℃～25℃
● 标称使用温度范围： 18℃～28℃
● 参 考 湿 度 范 围： 40%～60%
● 标称使用湿度范围： 25%～70%
4、电阻变差极限：

在参考条件下，由单一影响量发生变化所引起的变差

影 响 量 别 标称使用范围 允许的变差
环 境 温 度 18～28℃ a/2 %
相 对 湿 度 25%～70% ≤10GΩ a/2 % ＞10GΩ a%
工 作 电 压 （1～1/5）标称电压 ≤10GΩ a/2 % ＞10GΩ a%

☆ a为检定装置中电阻输出部分电阻盘准确度等级（各电阻盘a值不同）
5、绝缘电阻：
● 检定装置中电阻输出部分的电路，与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1TΩ。
6、绝缘强度：
● 检定装置中电阻输出部分的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压11kV并历时1min的试验，而不出现击穿与飞弧现象。
7、检定装置中电阻输出部分输出端的残余电阻应＜0.1Ω，其变差＜0.01Ω。(测试结果中应不含测试时连接导线的电阻)
8、外形尺寸： 442mm×270mm×145mm
9、重 量： ＜5kg
二、电压测量（高压直流数字电压表）部分
● 测量范围: 0～5000V
● 准 确 度: ±（1 % 读数±0.2%满量程）
● 供电电源: DC9V
● 显 示: 四位半、液晶显示测试结果
● 读数稳定性：±3个字
● 峰值电压测量回路满足JJG622-97绝缘电阻表检定规程中图3的要求
