产品简介 Product Introduction

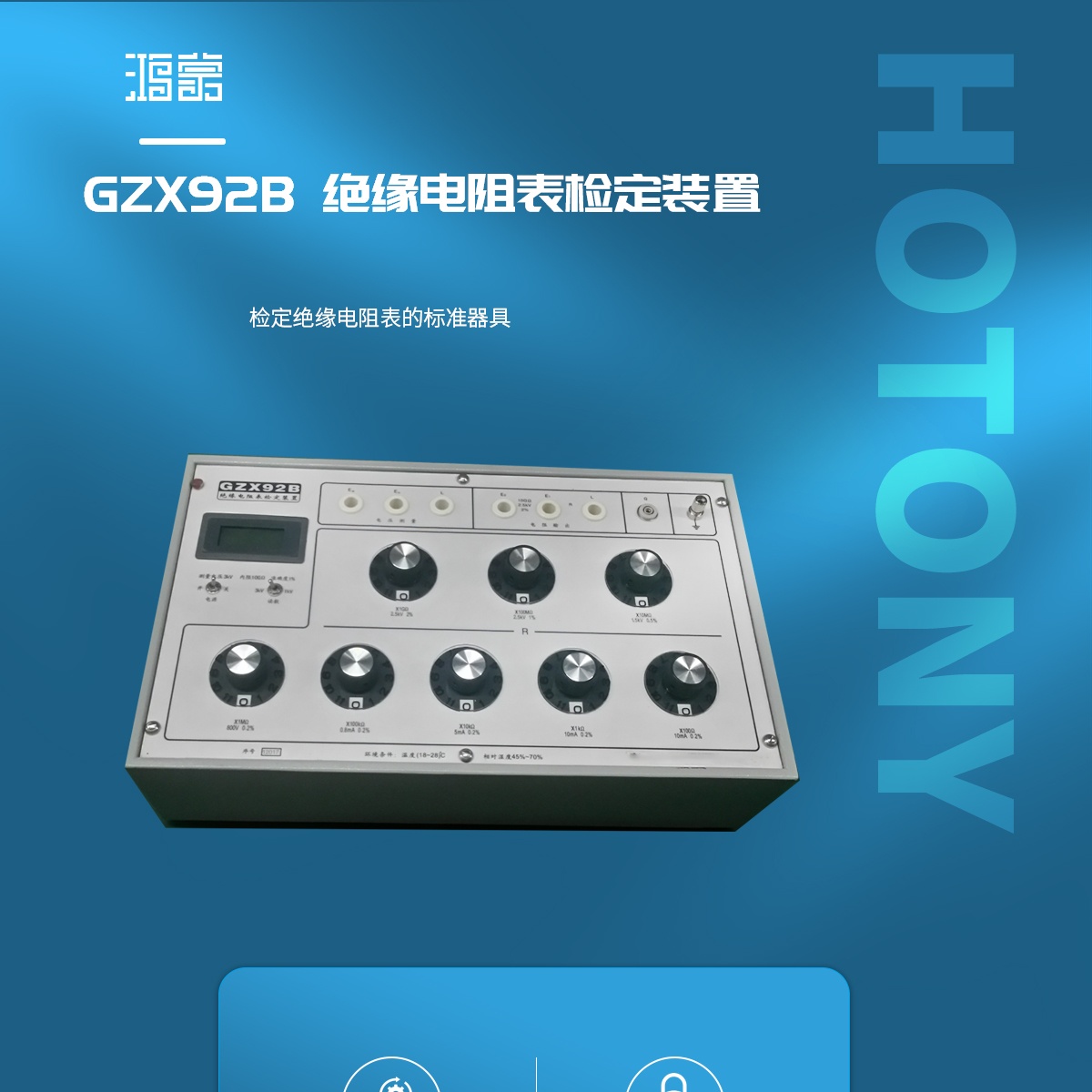

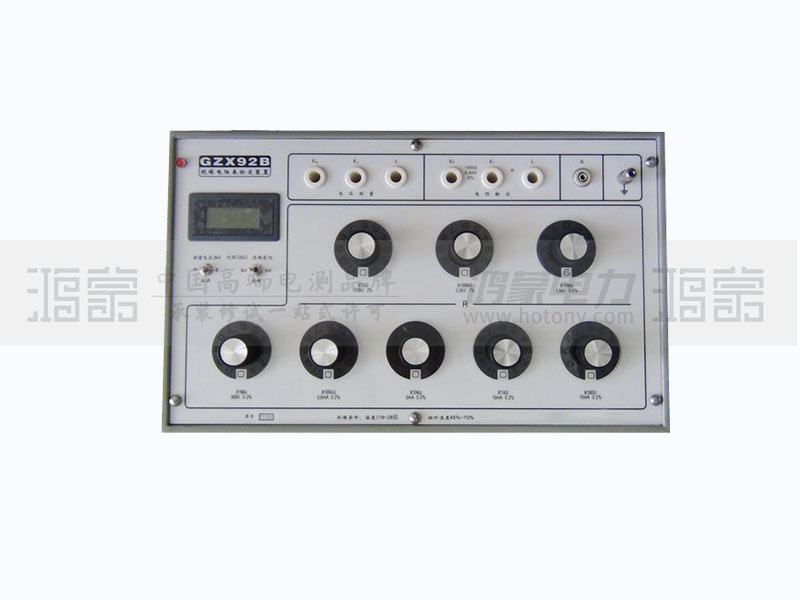

GZX92B型绝缘电阻表检定装置是检定绝缘电阻表的标准器具。其中的电阻输出部分（高压高阻箱）的测量上限为20GΩ，是国内同类产品中阻值较高的。本装置设计有独立的泄漏屏敝端钮， 在测量过程中无明显不稳定及短路、开路现象。

产品特点 Product Characteristics

● 高压高阻箱由八个十进制电阻盘和一只固定电阻组成
● 高压高阻箱的开关是选用获专利的滚动式高压开关，是特制的高强度绝缘材料制成的密封型轻压力开关
● 绝缘电阻高，接触电阻小，使用寿命长，免于清洗。开关的动作过程为先通后断，在测量过程中不会开路，完全满足JJG622-97绝缘电阻表检定规程第15.1.6条的要求
● 具有较完善的泄露屏蔽
● 电阻选用特制的高稳定性电阻元件，其温度系数小，电压系数小，年变化小，从而保证了高压高阻箱的稳定性和准确度

产品参数 Product Parameters

一、电阻输出（高压高阻箱）部分
1、高压高阻箱的准确度等级及工作电压（电流）



阻值 10GΩ ×1GΩ ×100MΩ ×10MΩ ×1MΩ
准确度等级 2 2 1 0.5 0.2
标称电压(V) 2500 2500 2500 1500 800



阻值 ×100kΩ ×10kΩ ×1kΩ ×100Ω
准确度等级 0.2 0.2 0.2 0.2
标称电流(mA) 1 8 20 50

2、调节范围：100Ω～20GΩ；调节细度：100Ω
3、使用环境条件
● 参考温度范围：20～25℃
● 标称使用温度范围：18～28℃
● 标称使用湿度范围：25%～75%
4、变差极限：在参考条件下，由单一影响量发生变化所引起的变差。

影响量别 标称使用范围 允许的变差
环境温度 18～28℃ a/2 %
相对湿度 25%～75% ≤10GΩ a/2 % ＞10GΩ a%
工作电压 （1～1/5）标称电压 ≤10GΩ a/2 % ＞10GΩ a%
5、绝缘电阻：高压高阻箱的电路与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于5TΩ。
6、绝缘强度：高压高阻箱的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压6kV并历时1min的试验，不出现击穿与飞弧现象。
7、高压高阻箱输出端的残余电阻应＜0.5Ω，其变差＜0.05Ω
8、装置外形尺寸： 442mm×270mm×145mm
9、装置重量：5kg

二、电压测量部分（高压直流数字电压表）
● 测量范围：0～3000V
● 分辨率：1V
● 准确度：±（1%读数±1个字）
● 读数稳定性：≤±1个字
● 输入电阻：≥5GΩ
● 峰值电压测量回路满足JJG622-97绝缘电阻表检定规程中图3的要求。
