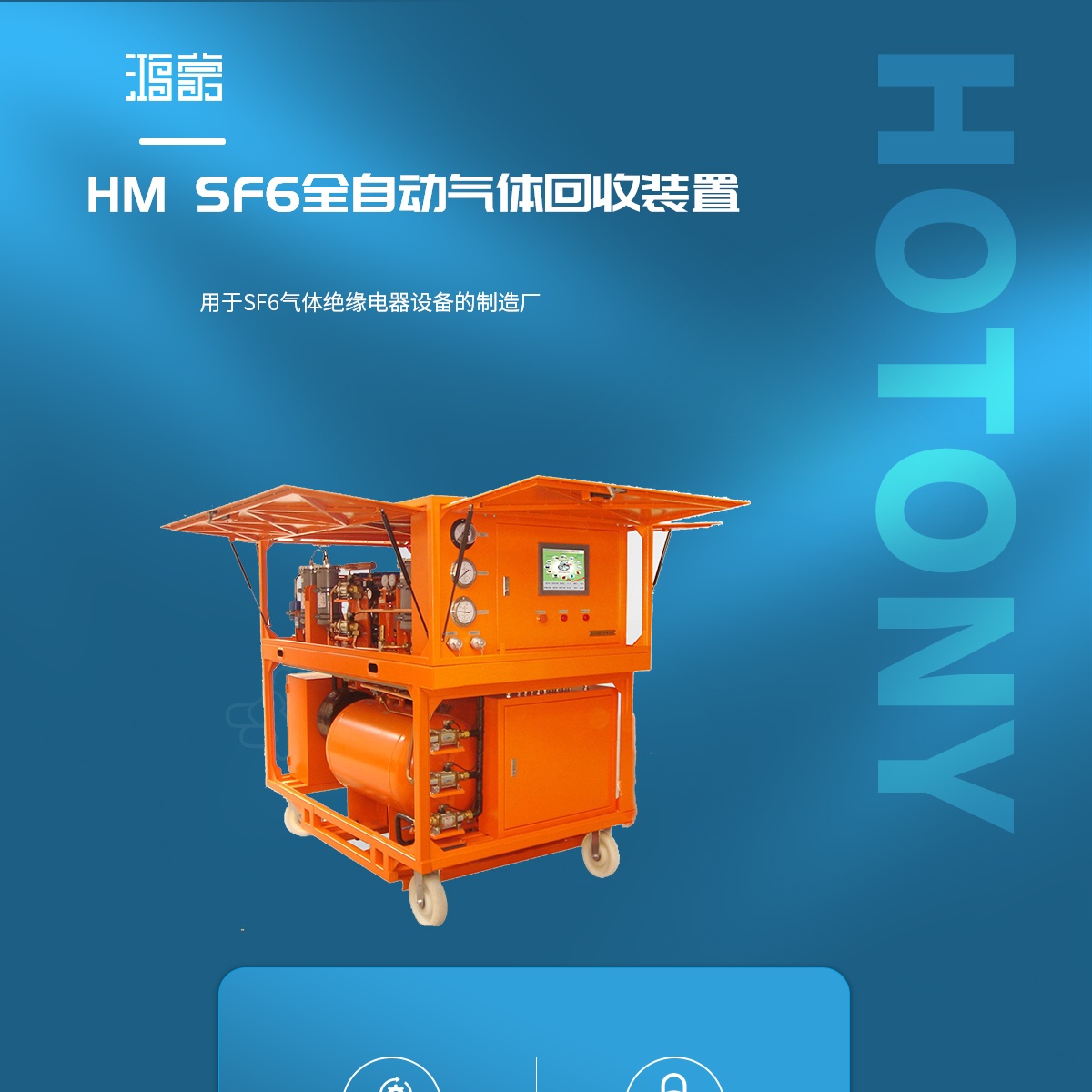

SF6气体回收净化充放装置是用于SF6气体绝缘电器设备的制造厂,使用运行科研等部门, 对各种电器设备进行抽真空,对电器设备充入SF6气体,并从使用或试验的电器中回收SF6气体,同时进行净化处理压缩贮存到贮罐。回收装置适用SF6电器及GIS组合电器等
该装置按照DL/T662-1999《六氟化硫充气及回收装置》标准,装置由回收系统、充气系统、抽真空系统、净化系统、气体贮存系统组成,具有如下主要功能:
◆ 对装置本机以及电器设备抽真空和真空度的测量
◆ 对电器设备中的气体进行回收
◆ 对回收和回充的SF6气体进行干燥、净化处理
◆ 对SF6电器进行充气
◆ 对电器中SF6气体进行压缩贮存、灌瓶
◆ 设计先进、功能齐全、结构合理、操作简洁明了
◆ 缩系统:采用SF6封闭压缩机,无泄漏
◆ 真空系统采用双级旋片式真空泵,在系统中设有自动防止返回油装置
◆ 化系统采用日本CKD公司原理过滤器,过滤器采用电加热及内装高效吸附剂,净化效果更显著(无需频繁更换吸附剂)
◆ 置电气系统三相电源自动确认、断相自动保护
◆ 置控制系统采用新技术的SF6专用阀门
◆ 存系统按用户要求配120KG贮液罐。并可直接灌气瓶
◆ 备采用移动式
◆ 装置极限真空度<10Pa
◆ 装置抽真空速率55m3/h (真空泵极限真空度小于0.06Pa)
◆ 装置充气初压力<133 Pa(用户要求自定)
◆ 装置充气终压力≤0.8M Pa
◆ 装置充气速率>12m3/h
◆ 装置回收初压力≤0.8M Pa
◆ 装置回收终压力<-0.053MPa
◆ 装置回收压缩机速率0--12m3/h
◆ 装置年泄漏率<1%
◆ 装置贮罐高设计压力4M Pa
◆ 贮罐容积200KG
◆ 外形尺寸约1680mm×1000mm×1600mm
◆ 贮存方式:汽、液态
◆ 噪声≤75dB声压级
◆ 干燥过滤器再生方式:真空再生加热活化处理
◆ 电源:交流三相220V/380V±10%、50HZ
◆ 装置总功率<13KW
◆ 装置重量:1250KG
◆ 净化:微水60PPm,油份5PPm,杂质≤1微米100%过滤
