产品介绍Product Introduction

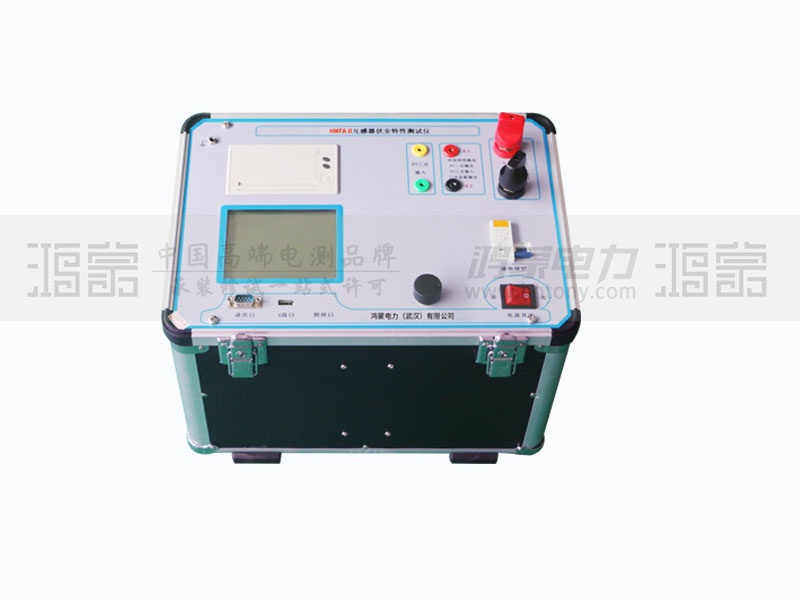

HMFA-II型互感器伏安特性测试仪，主要用于现场检测CT/PT的伏安特性、变比、极性、退磁、5%10%的误差曲线、二次侧回路检查和工频交流耐压等，单机输出电压可达1000V，电流达到600A，能满足装机容量220KV输变电工程检测环境。实验时仅需设定测试电压/电流值，不需要设置步长，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口与笔记本电脑联机上传测试数据，进行编辑保存或打印。操作简单方便，提高工作效率，是现场检测的选择设备。

产品特点Product Parameters

◆ 安全可靠
国内MBC电源控制技术，单相AC220V输入电源，全隔离输出,设计更加科学合理,使用更加安全可靠
注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故
◆ 符合国家检修规程
设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定
◆功能齐全
可检测CT/PT的伏安特性、变比、极性、自动计算拐点电压和电流值及5%和10%误差曲线、二次交流耐压、CT一次通流(二次回路检查)和CT退磁等项目，轻松实现一机多用
◆ 接线方式简单
采用单电源输入端口；仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率
◆ 操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便
◆ 快速打印：采用热敏打印机，快速打印检测数据，非常适合进行现场数据对比
◆大容量FLASH存储：可保存1000组试验数据，掉电后不丢失，可随时存取
◆ USB接口：方便连接新式笔记本电脑，上传测试数据，进行编辑保存
◆ 体积小，重量轻：方便现场使用

产品参数Product Characteristics



功能表

主要测试功能

一、对于电流互感器（CT）：

二、对于电压互感器（PT）：

1、伏安特性测试

1、伏安特性测试

2、变比测试

2、变比测试

3、极性判别

3、极性判别

4、5％和10％误差曲线

4、5％和10％误差曲线

5、一次通流（二次回路检测）

5、工频交流耐压测试

6、退磁

6、退磁

7、工频交流耐压测试

7、自动计算打印伏安拐点值

8、自动计算打印伏安拐点值



































主要技术参数

工作电源：

AC220V±10V

电源输入和输出频率：

50-60Hz

设备电源输出波形：

正弦波

伏安特性单机输出电压：

0-1000V

伏安输出电流：

0-15 A

变比试验单机输出电流：

0-600 A

误差：

I≤0.5%、U≤0.5%

工作温度：

－10～40℃

相对湿度：

<85%

外形尺寸：

400 X 300 X 280（mm）



































伏安特性测试电压/电流参数设置对应表

输出电压

0-200V

200-500V

500-1000V

输出电流

0-15A

0-10A

0-5A
