产品介绍Product Introduction

随着微机型继电保护装置的大量推广普及和对保护装置试验要求也不断的提高，传统的试验仪和试验方法已远远不能满足新型保护装置的需要。微机技术的发展带来了全新的试验理念，使试验过程的智能化已成为发展的必然趋势。

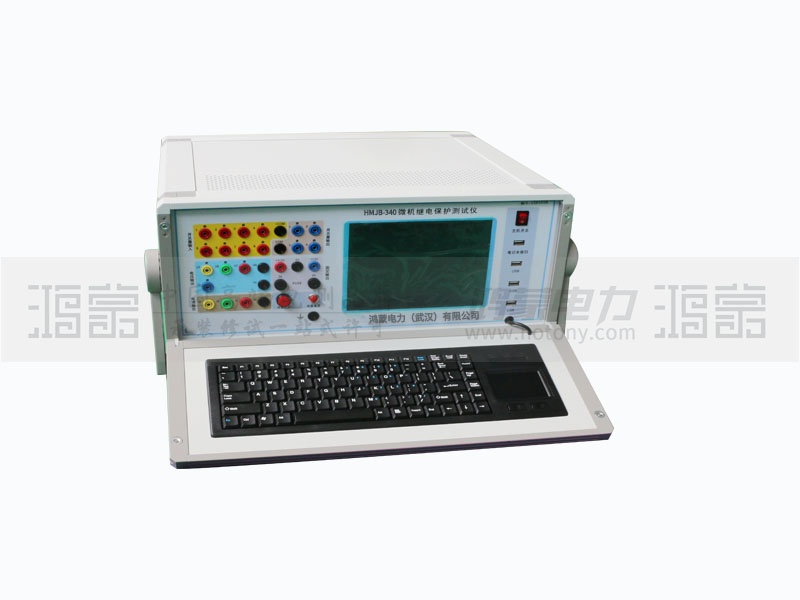

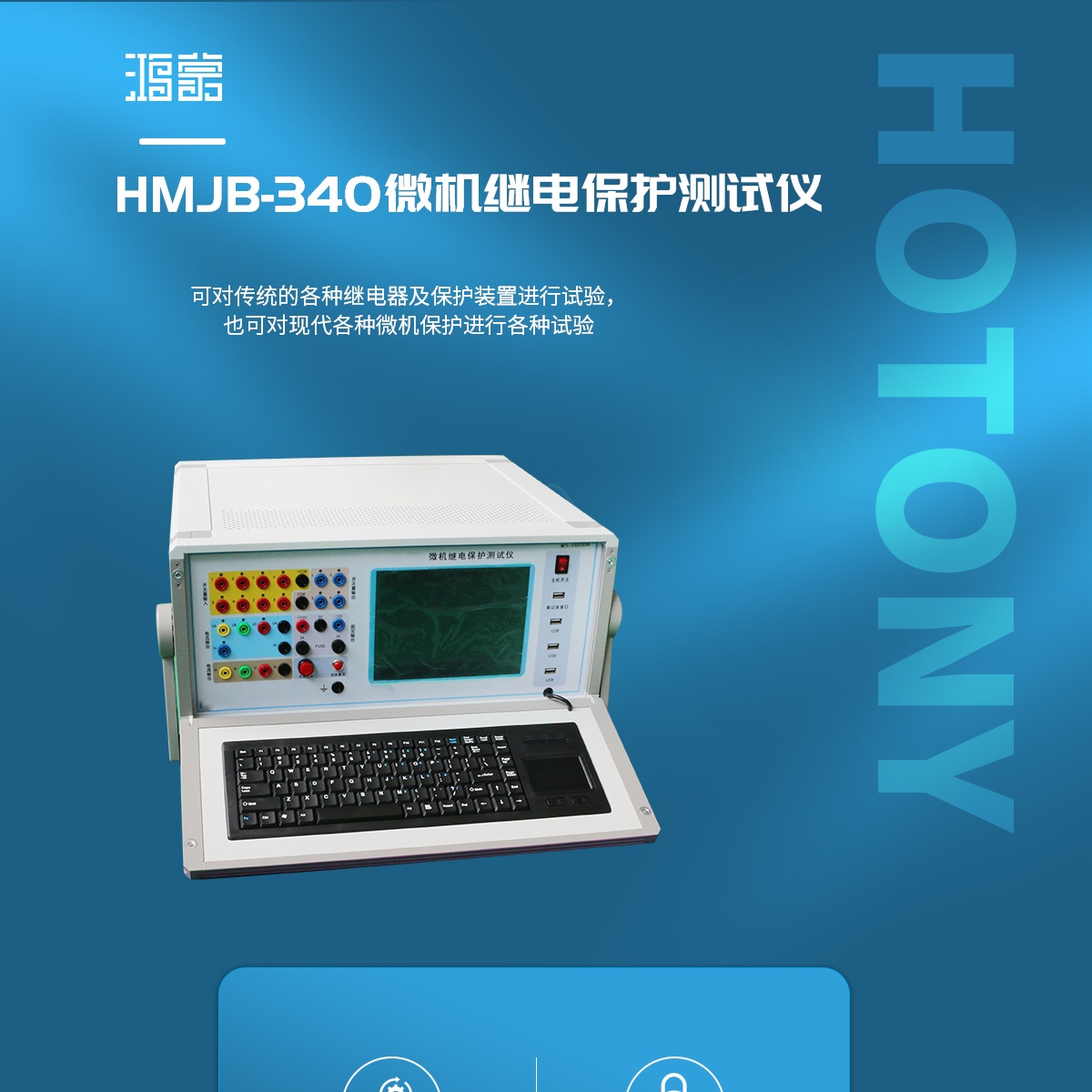

HMJB-340微机继电保护测试仪是我公司电力专家组和院校联手精心打造，技术性能符合GB/T7261-2000《继电器及装置基本试验方法》及DL/T624-1997《继电保护微机型试验装置技术条件》的要求。

产品特点Product Parameters

1、满足现场所有试验要求。本仪器具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3、经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

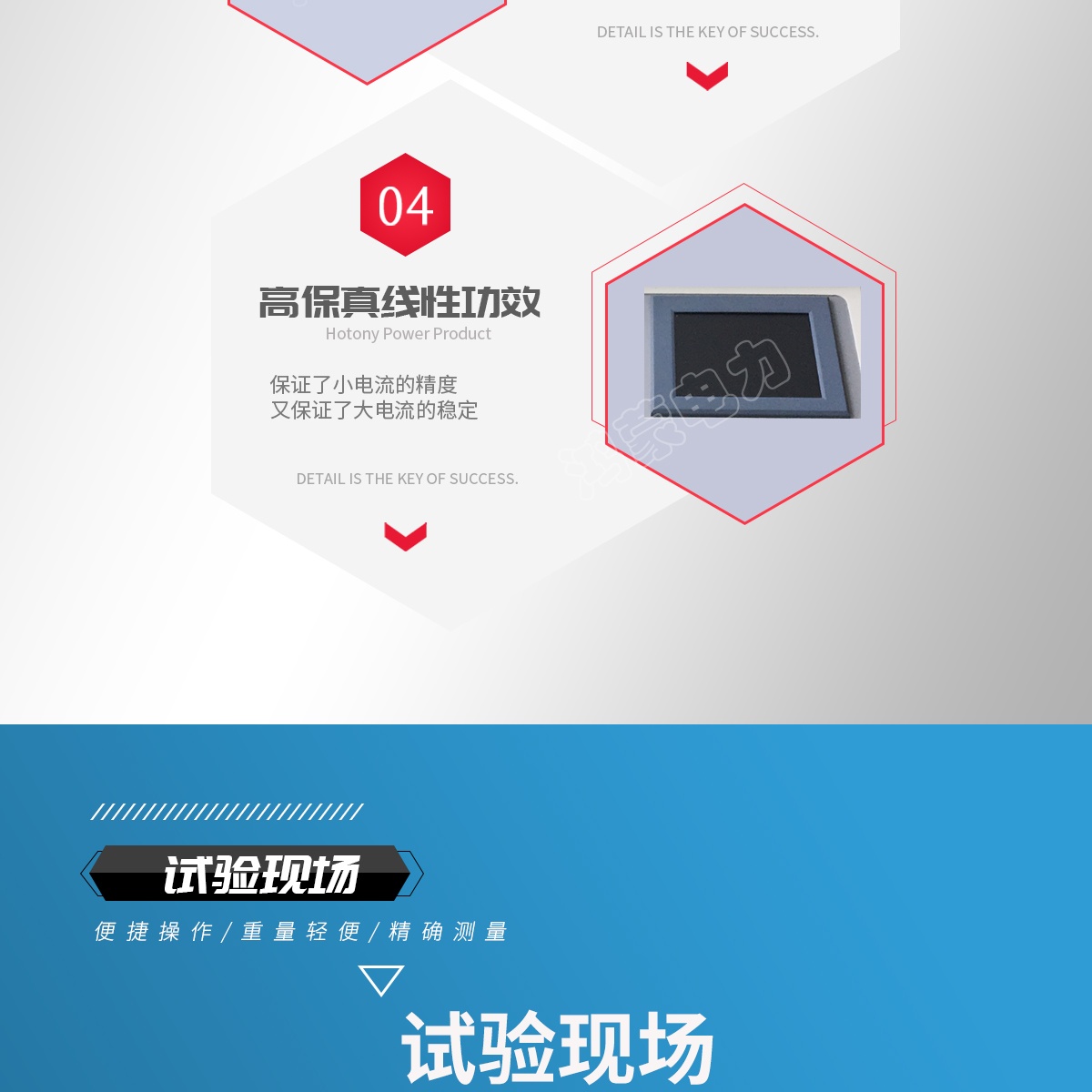

7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9、可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。

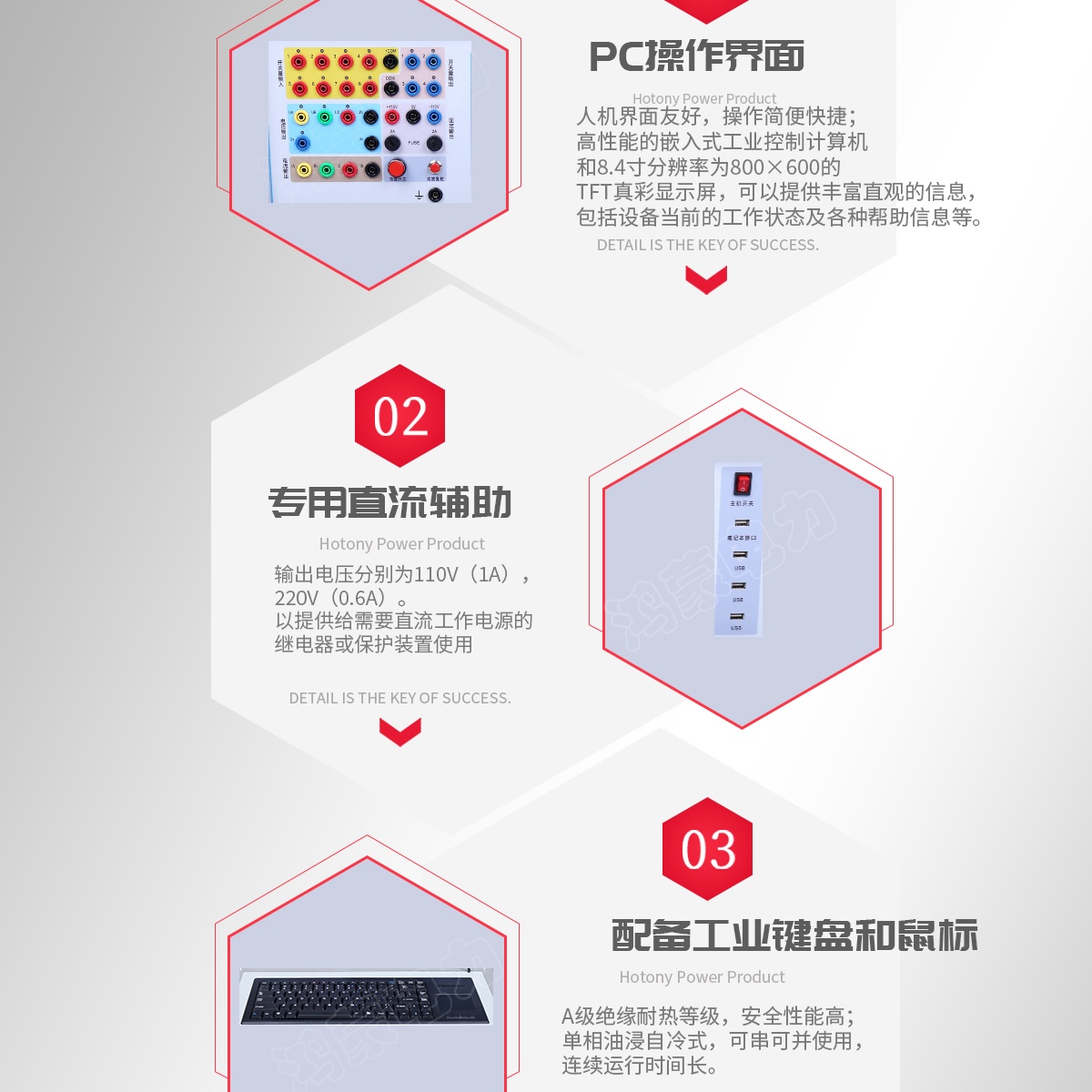

11、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

产品参数Product Characteristics

1、交流电流源:
相电流输出（有效值）： 0--40A/相，精度0.5%
三相并联输出(有效值)： 0--120A/三相同相位并联输出
相电流长时间允许工作值(有效值)： 10A
每相最大输出功率 ：420VA
三相并联电流最大输出功率 ：900VA
三并电流最大输出允许工作时间 ：10s
频率范围： 0--1000Hz 精度：0.001Hz
谐波次数： 2--20次 相位：0--360° 精度：0.1°
2、直流电流源:
电流输出： 0--±30A/相 精度 0.5%
3、交流电压源:
相电压输出（有效值）： 0--125V/相 精度：0.5%
线电压输出（有效值）： 0--250V
相电压/线电压输出功率 ： 75VA/100VA
频率范围： 0--1000Hz 精度：0.001Hz
谐波次数： 2--20次 相位：0--360° 精度：0.1°
4、直流电压源:
相电压输出幅值：0--±150V 精度：0.5%
线电压输出幅值：0--±300V
相电压/线电压输出功率： 90VA/180VA
5、开关量端子:
开关量输入端子： 8对
空接点： 1--20mA，24V 装置内部有源输出
电位翻转： 0--6VDC为低电平
15--250VDC为高电平
开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。
6、时间测量范围: 范围 1ms--9999s 测量精度 1ms
7、体积量: 体积 455 (mm)×530 (mm)×220 (mm); 约20Kg
8、电源: AC220V±10% 50Hz 10A
