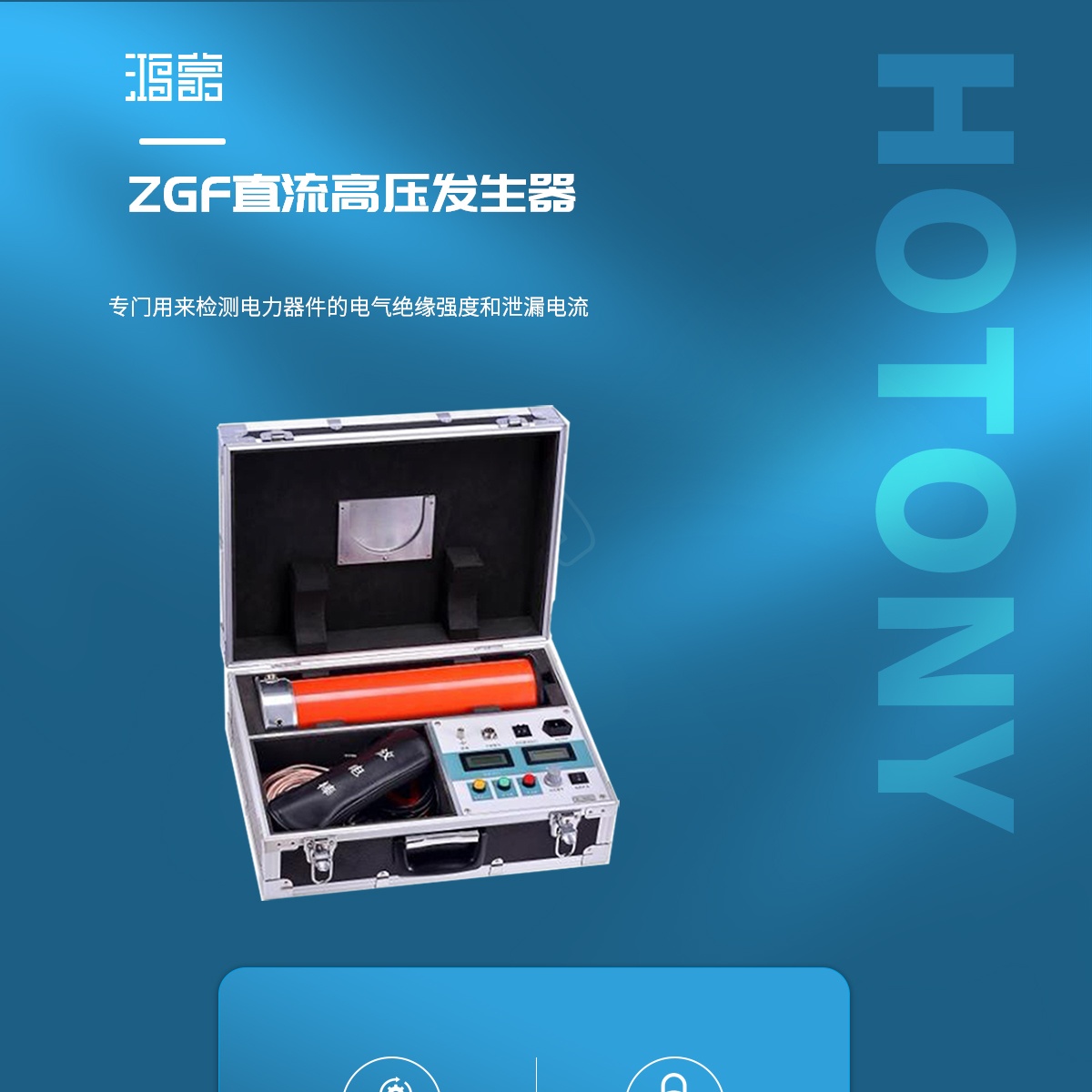

ZGF系列直流高压试验器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
1.机箱采用铝合金机箱。
2.采用中频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。
3.采用电压大反馈,输出电压稳定度高,纹波系数≤3%。

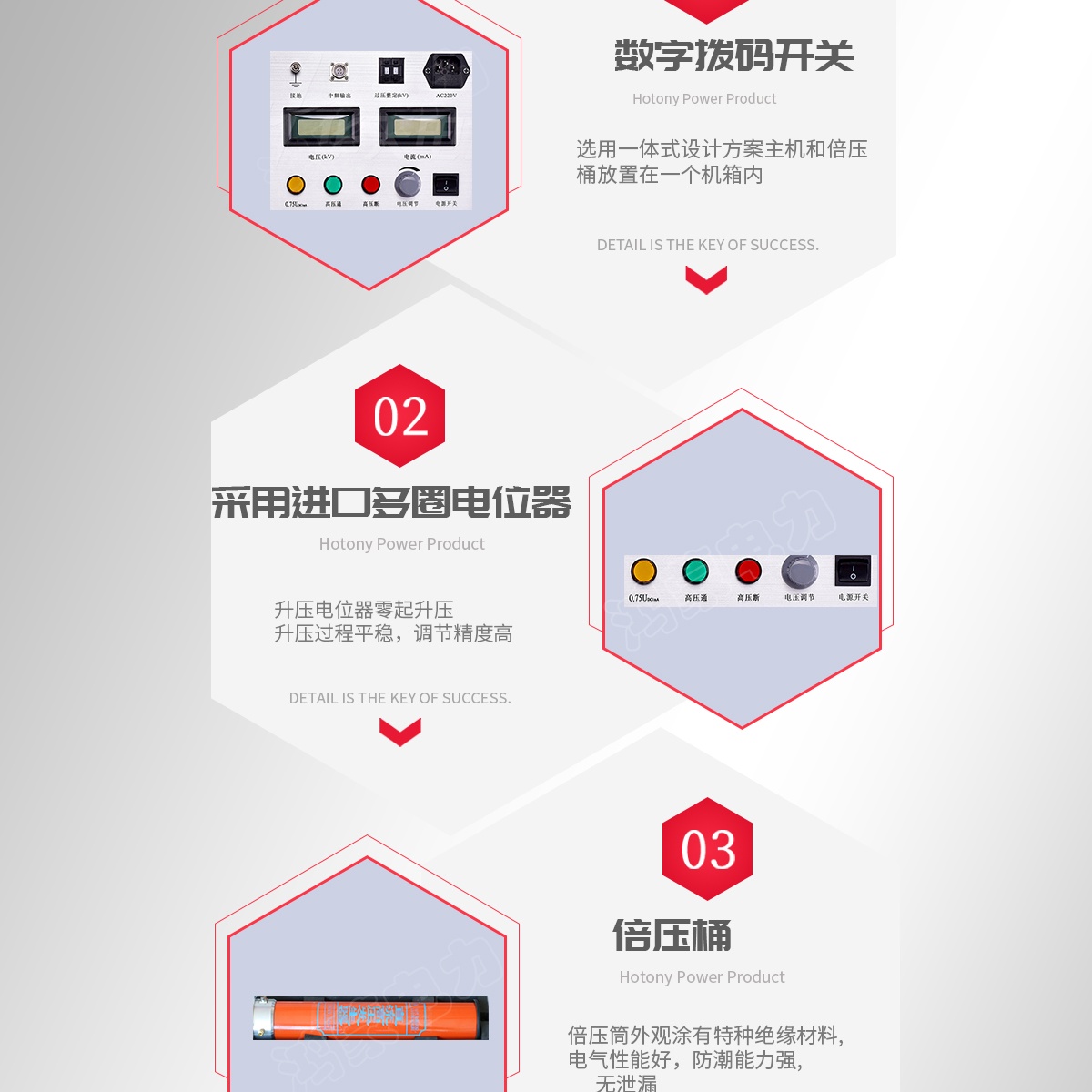

4.全量程平滑调压,电压调节精度好,调节精度≤0.5%,稳定度≤1%,电压电流误差±(1.5%±2个字),电流误差±(1.5%±2个字)。
5.升压电位器零起升压。
6.0.75UDC1mA功能按钮,方便氧化锌避雷器试验,精度±(2%±2个字)。
7.过压保护采用拔码设定,一目了然,误差±2%。
8.倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。
9. ZGF产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。
技术规格 | 60/2 | 60/3 | 60/5 | 120/1 | 120/2 | 120/5 |
---|---|---|---|---|---|---|
额定电压(kV ) | 60 | 60 | 60 | 120 | 120 | 120 |
额定电流(mA) | 2 | 3 | 5 | 1 | 2 | 5 |
额定功率(W) | 120 | 180 | 300 | 120 | 240 | 600 |
机器重量(kG) | 8 | 8 | 8 | 8 | 8 | 8 |
倍压重量(kg) | 4 | 4 | 5 | 6 | 6 | 8 |
倍压高度 |
440 | 440 | 440 | 535 | 535 | 535 |
电压测量精度:数显表 ±(1.5%读数±2个字)
电流测量精度:数显表 ±(1.5%读数±2个字)
波纹系数:≤3%
电压稳定度:随机波动,电源电压变化±10%时≤1%
过载能力:空载电压可超出额定电压10%使用10分钟
最大充电电流为1.25倍额定电流
电源:单相交流50Hz 220V±10%
工作方式:间断使用 一次连续时间最长为10分钟
工作环境:温度: 0~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
结构特点:环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点:高精度0.75UDC1mA单触按钮(精度≤2.0%)

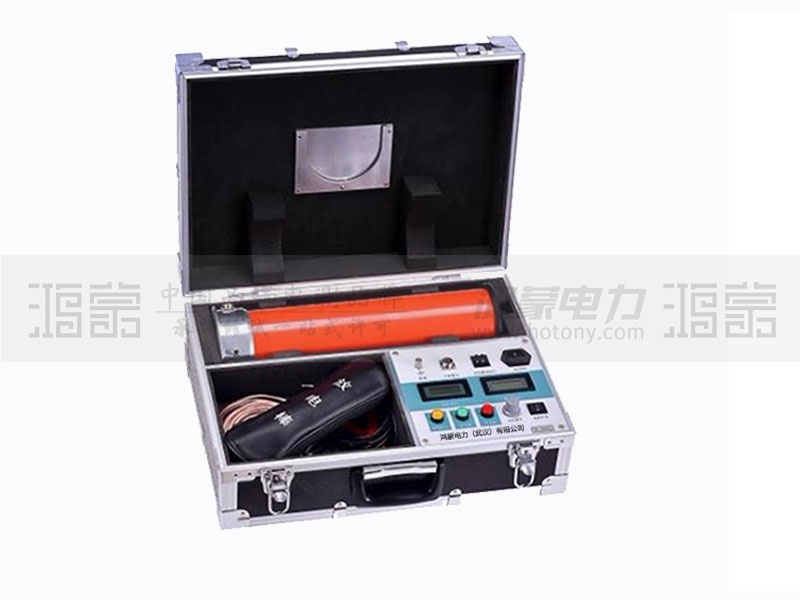

最适合氧化锌避雷器试验,过压保护采用拨置,一目了然,机箱倍压放置一个铝合金箱,整机一手可提。
