电力系统对电能质量的要求正在逐步扩大和深化,提高电能质量已经成为保证供电系统安全稳定运行的基本要求。至今,我国颁布了涉及电能质量六个方面的国家标准,这对电能质量检测设备提出了更高的要求。随着信息电子技术的发展,各种关于电能质量检测分析的仪器设备也有了广阔的发展空间。在众多检测分析仪器中,便携式仪器是当今主流产品。
该仪器可测量、记录和分析电力系统的多种交流量及直流量,如频率、电压、谐波、三相不平衡度,以及电压波动与闪变,电压暂降与短时中断、暂时过电压和瞬态过电压、波形畸变、浪涌电流等稳态和暂态电能质量问题。可广泛应用于发电厂、变电站、实验室的调试、检修试验的动态录波及静态数据的记录,可在各种场合替代光线示波器。可作试验有:发电机的开路及短路试验、CT伏安特性试验、励磁系统动态试验、假同期试验、开关动作时间试验、高压试验、继电保护试验、继电器校核试验、电动机启动试验等。是提高工程调试及运行维护准确率及效率的必备装置,在国内电力系统稳定运行中发挥着积极的作用。

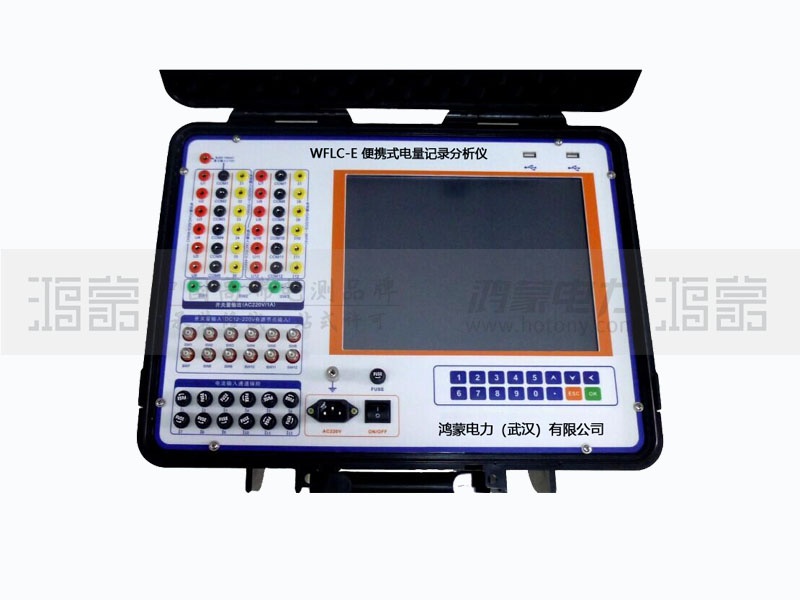

其中,以中国电力科学研究院研制的WFLC-E型便携式电量分析仪为代表,成为国内主流产品。以下内容是WFLC-E型便携式电量分析仪产品简介。
WLLC-E便携式电量分析仪是中国电力科学研究院继WFLC-VI和DF1024之后基于虚拟仪器的概念开发出的新一代波形记录分析仪。该产品具有更高的采样频率、采样精度以及更快的传输速度,能够实时显示并捕捉到现场中各种电气量的变化;后台分析功能更加强大,人机界面更加灵活方便。
记录仪集数据采集、记录、计算、分析处理及图形、表格的打印输出于一体,体积小、重量轻、操作简便、功能完善。特别针对发电厂的发电机及其励磁系统的试验数据进行处理,可按国标分析计算得出励磁系统的各项技术、性能指标。此外还可进行假同期试验、开关动作试验、电动机启动试验以及高压试验,继电保护试验,继电器校核试验等。 适用于发电厂、变电站、实验室的调试、检修试验的动态录波及静态数据记录。
灵活的图形处理能力可以对所记录的波形曲线进行各种缩放、拖动、漫游、裁取变化量及跟踪显示所有波形曲线各时刻的对应值;具有交流量有效值、有功、无功、初始稳态值、峰值、终了稳态值、超调量、调节时间、上升时间、时间常数、振荡次数、响应时间、响应比、顶值倍数、阻尼系数、电动机启动电流倍数、启动时间、(正序分量、负序分量、零序分量)等分析计算功能。单组记录、制表、绘制关系曲线功能使得各种静态特性试验(如发电机短路特性试验、开路特性试验及进相试验;CT伏安特性试验等)的试验接线大为简化,试验过程及后期数据处理及其简单。
本电量分析仪还特别针对发电厂的发电机及其励磁系统的实验数据进行处理,分析计算出励磁系统的各项技术、性能指标。
◆ 集数据采集、记录、计算、分析处理及图形、表格的生成于一体,体积小、重量轻。
◆ 具有GPS对时功能,方便两地的数据进行对比。
◆ 采用插卡式结构,可以根据用户的需求配置不同的信号调理卡,方便实用。
◆ 同步采样,模拟量、开关量均实现同步采集;采集速率高,高采样频率可以达到50Kps;存储容量大,数据记录长度取决于上位机的内存容量。
◆上位机软件可以运行在Windows98/2000/XP下
◆ 虚拟示波器功能,可以实时的显示采集通道的波形,及时将现场的电气变化量直观的反馈给用户。
◆ 具有预录功能。
◆ 两种录波方式:连续录波和单组纪录。
◆ 提供各种试验模板,并可自定义用户模板,使用方便、简单。
◆ 灵活的图形处理能力:可以对波形进行曲线进行各种缩放、拖动、漫游、裁取变化量及读取所有波形曲线任一时刻的对应值。
◆ 多种分析计算功能:包括正序、负序、零序、有效值、有功、无功、初始稳态值、Zui大值、Zui小值、终了稳态值、超调量、调节时间、上升时间、时间常数、振荡次数、响应时间、响应比、顶值倍数、阻尼系数、电动机启动电流倍数、启动时间、高次谐波量、相位关系等。
◆ 具有谐波分析功能
◆ 录波数据可以转换为标准COMTRADE格式数据
◆ 用户可添加各种附加的文字说明及注解的图形编辑方式。
◆ 采样频率高达到50Kps多通道同步采样。
◆ 具有GPS对时功能,对时精度优于0.1ms。
◆ 记录容量不再受下位机的限制,而是将数据直接通过高速USB口上送至上位机进行数据存储。
◆ 后面板采用插卡式结构,目前有如下几种信号调理卡:
1、交流电压电流卡,隔离电压3000V,具有4路交流电压和4路交流电流,全部电气隔离,可接成Y型或△型。电压量程为150V和300V可调,电流量程为1A、5A可调或25A、50A、100A可调,精度优于0.5%。
2、交直流高压隔离卡,隔离电压3000V,通道1量程(峰值)为±5V、±500V、±1000V、±2000V;通道2量程(峰值)为±100mV,精度优于0.5%。
3、变送器信号卡,隔离电压3000V,量程(峰值)为±20V,精度优于0.5%。
4、 4-20mA信号卡,隔离电压5000V,测量现场4-20mA信号,精度优于0.2%。
5、 开关量卡,16路开关量空接点输入,隔离电压3000V。
◆ 前面板为开关量的输入输出通道:
1、开关量的输入通道共八路,可以为有源或无源接点,有源接点输入高电压可以达到240V。各离电压为3000V。
2、开关量的输出通道共四路,全部为空接点,触点容量AC:125V 0.3A;DC:30V 1A,110V 0.3A。
◆ 外形尺寸:340mm(宽)×140mm(高)×300mm(深)。
◆ 重量:5Kg。
◆ 电源:220V±20%,交直流通用;功耗不大于50W。
◆ 工作温度:-10℃ ~ +50℃,相对湿度5% ~ 95%。
