产品介绍Product Introduction

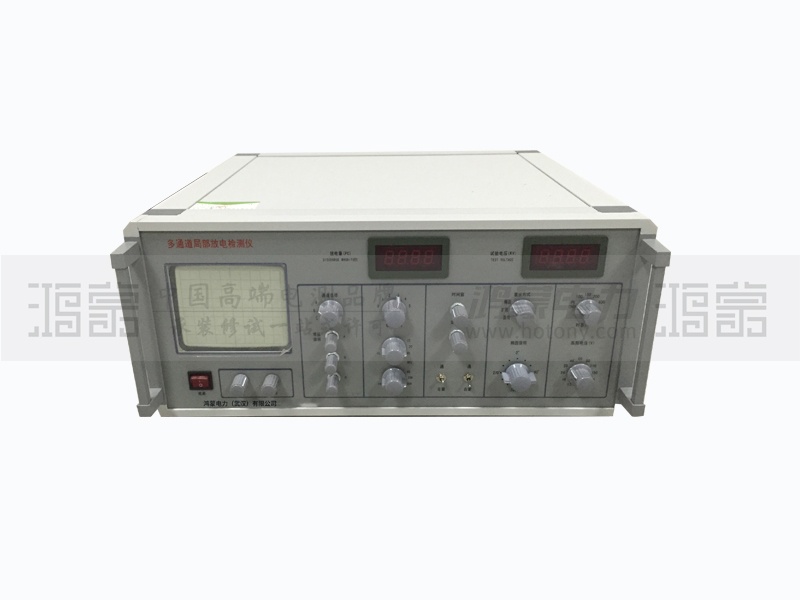

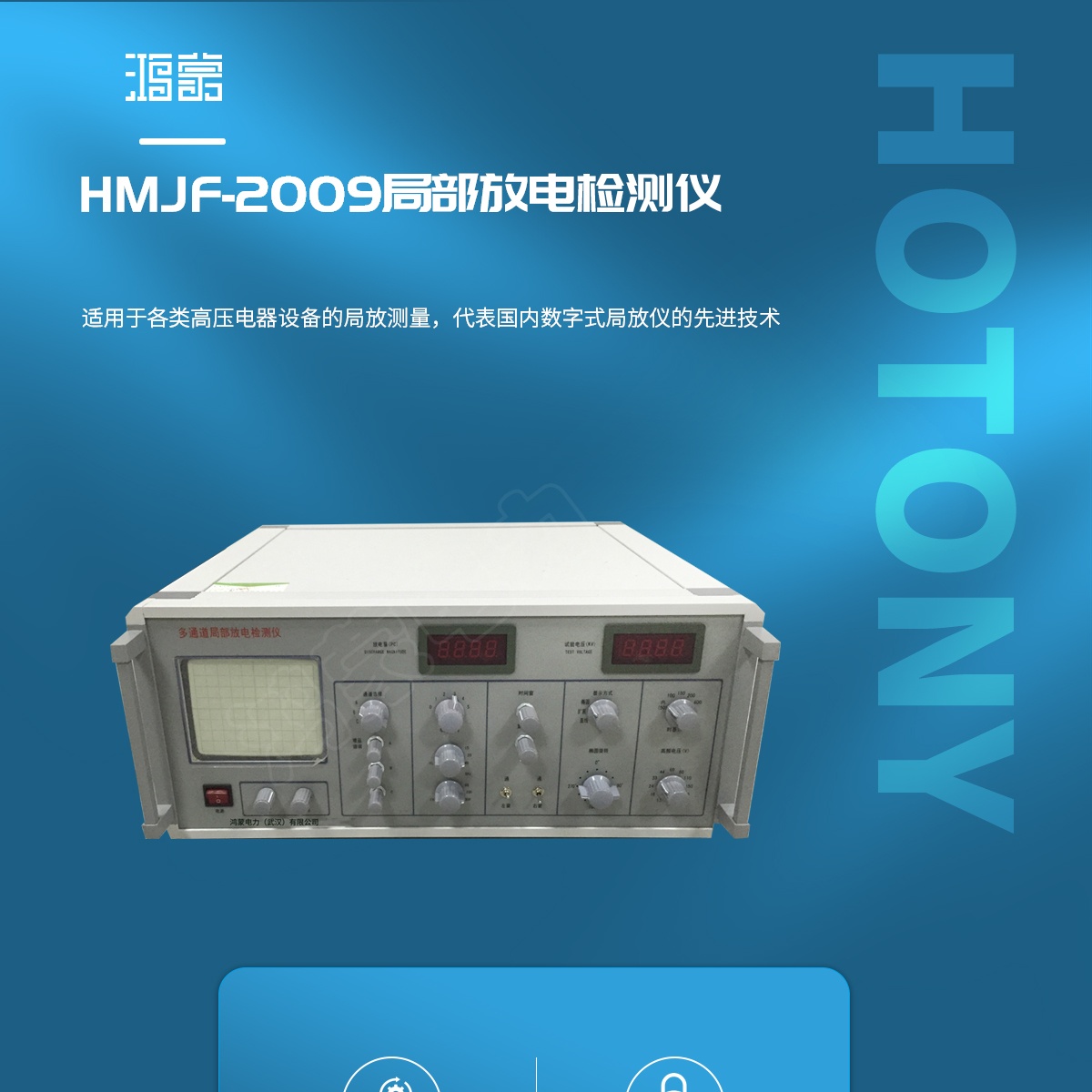

HMJF-2009局部放电测试仪是我们继JF－8001（仿MODEL－5）、JF－8201、JF－8601、JF－9801、 JF－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，HMJF-2009局部放电测试仪比JF－8601、JF－9801、JF－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。

产品特点Product Parameters

HMJF-2009局部放电测试仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。JF－2002局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

技术参数Product Characteristics

1、测量通道数：3通道（标准）
2、可测试品的电容量范围6PF~250µF。
3、检测灵敏度允许电流（见表一）：



序号 调谐电容范围 灵敏度（PC）
（不平衡电路）		 允许电流有效值
不平衡电路 平衡电路
1 0～25～100PF 0.02 30mA 0.25A
2 25～100～400PF 0.04 50mA 0.5A
3 100～400～1500PF 0.06 120mA 1A
4 400～1500～6000PF 0.1 0.25A 2A
5 1500～6000～25000PF 0.2 0.5A 4A
6 0.006～0.025～0.1μF 0.3 1A 8A
7 0.025～0.1～0.4μF 0.5 2A 15A
8 0.1～0.4～1.5μF 1 4A 30A
9 0.4～1.5～6.0μF 1.5 8A 60A
10 1.5～6.0～25μF 2.5 15A 120A
11 6.0～25～60μF 5 25A 200A
12 25～60～250μF 10 50A 300A
13 电阻 0.5 2A 15A

4、椭圆扫描时基：
（1）频率50（内）、100、150、200、400HZ。
（2）旋转：以30°为一档，可旋转360°。
（3）工作方法：椭圆——扩展——直线。
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置。
5、显示单元
采用124×104mm2矩形示波管，有亮度与聚焦调节旋纽。
6、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
7、时间窗
（1）窗宽：可调，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
8、脉冲峰值表
（1）线性表0—100 误差±5%（以满刻度计）。
9、试验电压表
（1）量程100KV（用100KV电压表电阻R）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
