产品介绍Product Introduction

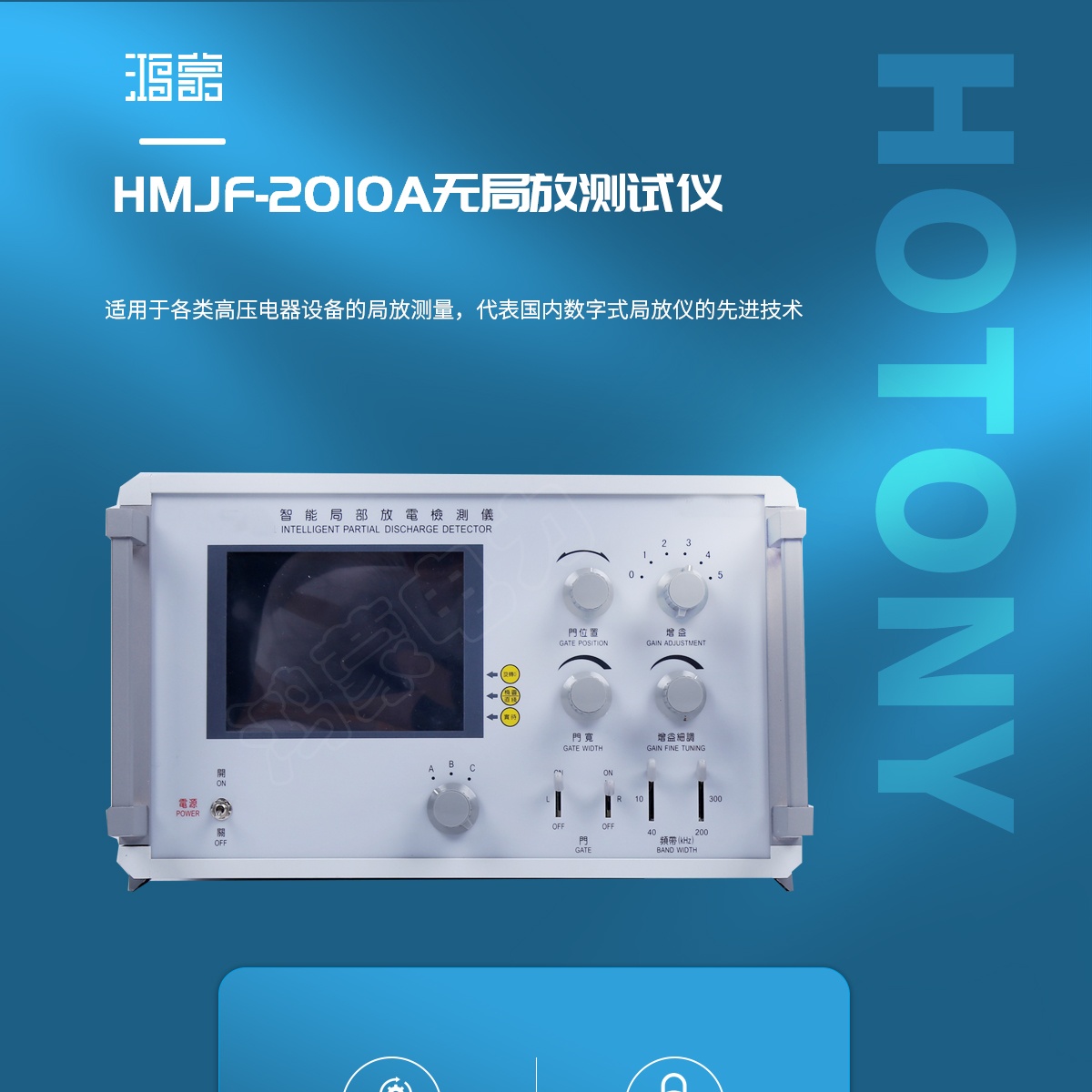

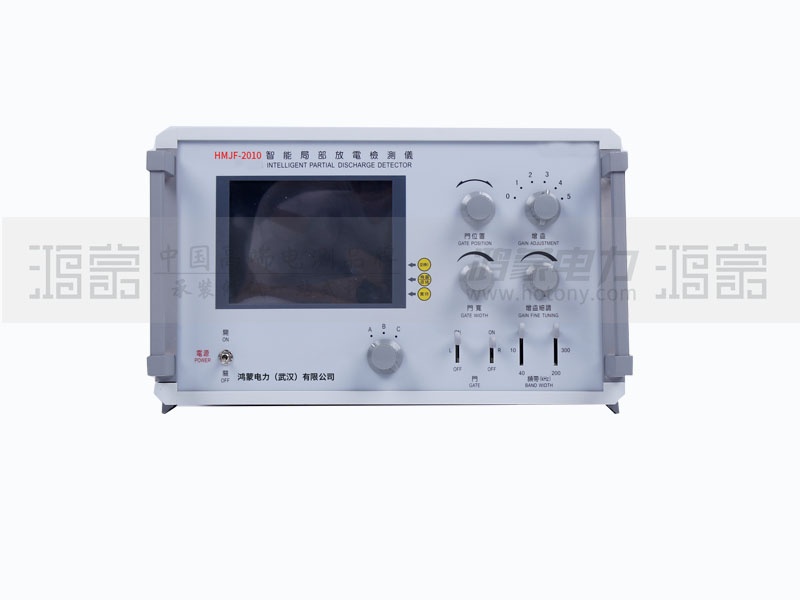

HMJF-2010局部放电检测仪是我公司新推向市场的新一代数字智能仪器，该仪器在原有产品JF-2002、JF-2006局放仪的基础上采用嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口RAM中。实现从模拟到数字的跨越。使用26万色高分辨率TFT-LCD数字液晶显示模组实时显示放电脉冲波形，配备VGA接口，可外接显示器。

产品特点Product Parameters

与传统的模拟式示波管显示局部放电检测仪相比有以下特点：
1.彩色显示器，双色显示波形，更清晰直观；
2.可锁定波形，更方便仔细查看放电波形细节；
3.自动测量并显示试验电源时基频率，无需手动切换；
4.配备VGA接口，可外接大尺寸显示器；
5.与示波管相比寿命更长。
本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。
本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。

产品参数Product Characteristics

1．可测试品的电容范围： 6PF—250uF。



输入单
元序号		 调 谐 电 容 单 位 灵敏度（微微库）
（不对称电路）
1 6-25-100 微微法 0.02
2 25-100-400 微微法 0.04
3 100-400-1500 微微法 0.06
4 400-1500-6000 微微法 0.1
5 1500-6000-25000 微微法 0.2
6 0.006-0.025-0.1 微 法 0.3
7 0.025-0.1-0.4 微 法 0.5
8 0.1-0.4-1.5 微 法 1.0
9 0.4-1.5-6.0 微 法 1.5
10 1.5-6.0-25 微 法 2.5
11 6.0-25-60 微 法 5.0
12 25-60-250 微 法 10
7R 电 阻   0.5
3、放大器频带：
（1）低端：10KHZ、20KHZ、40KHZ任选。
（2）高端：80KHZ、200KHZ、300KHZ任选。
4、放大器增益调节：
粗调六档，档间增益20±1dB；细调范围≥20dB。每档之间数据为10倍关系：如第三档检测数据为98，则第二档显示数据为9.8，如在第三档检测数据超过120，则应调至第二档来检测数据，所得数据应乘以10才为实际测量值。
5、时间窗：
（1）窗宽：可调范围15°-175°；
（2）窗位置：每一窗可旋转0°- 180°；
（3）两个时间窗可分别开或同时开。
6、放电量表：
0-100误差<±3％（以满度计）。
7、椭圆时基：
（1）频率：50HZ、或外部电源同步（任意频率）
（2）椭圆旋转：以30°为一档，可作360°旋转。
（3）显示方式：椭圆—直线。
8、试验电压表：
精度：优于±3％（以满度计）。
9、体积： 320×480×190（宽×深×高）mm3。
10、重量：约15Kg。
