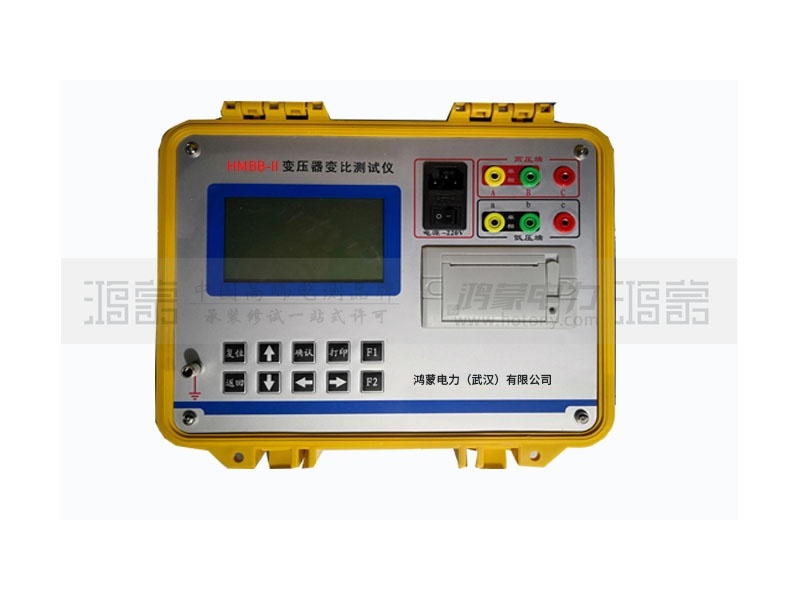

鸿蒙电力旗下的变压器变比测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

变压器测试

1. 比率测试比率测试确保变压器绕组具有适当的匝数以产生所需的电压。该比率是施加到初级端子的电压与在次级端子处测量的电压的量度。

2. 绕组电阻测试测量绕组的电阻可以确保连接正确,并且没有异常,例如连接松动,分接开关接触电阻高。

3. 短路阻抗测试执行此测试是为了确保标明的铭牌阻抗和测量的变压器阻抗匹配。需要高压电源来激励变压器的高压绕组,同时低压短路。

4. 有载分接开关测试

分接开关触点在分接变换期间进行电气连续性测试。通过在分接时施加恒定电流,测试仪在分接变换期间寻找开路瞬态。如果未检测到弹跳或高电阻触点,则会导致电弧和可能的分接开关或变压器故障。

5. 空载测试

该测试通过指示变压器汲取的空载电流来验证设计和核心性能。磁化电流是电路中的损耗、磁路中的损耗和介电电路中的损耗的一个因素。需要高功率电压源以阻抗电压激励变压器的 HV 绕组,同时 LV 保持开路

6. 介电损耗测试

介电损耗是当电介质受到交流电场时的介电损耗的量度。交流场是在套管或 CT 的情况下导体和外电容箔之间施加电压的结果,对于导体和油箱或铁芯或其他绕组之间的变压器而言,是电压的结果。现场记录的结果应与铭牌或工厂记录进行比较。

7. 扫频响应分析

扫频响应测试是特殊测试,有时作为调试测试的一部分在预防性维护期间和故障跳闸后执行。扫频响应评估变压器的机械状况,是用于检测机械故障的几种方法之一。在出厂前对变压器进行测试,在变压器最终安装和现场调试时进行类似的测试。然后将变压器出厂前获得的参考指纹与调试期间获得的指纹进行比较。
