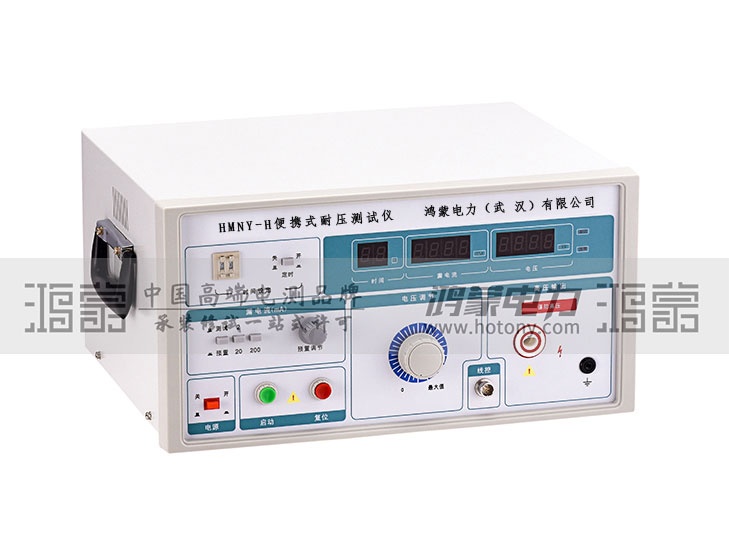

通过耐压测试仪(也称为耐压试验设备)将直流电压施加到断开(断开)的绕组上。取决于所使用的测试方法,绕组中的直流电压电势会迅速升高到预定水平,或逐步升高到该水平。

随着电压的升高,一些电流将流入或可能流到接地的绕组中,并且这些电流的总和由耐压测试仪测量。电流与绝缘电阻测试中存在的电流相同:



1.I C 电容电流(或几何电容电流):这也称为浪涌电流。绕组具有电容。需要电流来提高其电势。该电流通常在电机测试仪提供的测试电压稳定后几秒钟内降至零。



2.I A 吸收电流:该电流存在于绝缘体的原子极化和任何分子极化期间,是PI测试期间感兴趣的电流。在一段时间内,该电流将下降到零或接近零,这取决于电动机的变化。它可能在几秒钟内发生,或者可能需要10分钟或更长时间。



3.I G 体积传导电流:这是流经地面和导体之间绝缘层总体积的电流。在良好的绕组中,该电流通常为零或接近零,并且取决于绝缘系统的组成和条件。人们有时将这种电流称为“泄漏”电流。它肯定会“泄漏”通过绝缘层,但是下一个电流通常是旧电动机中的主要“泄漏”。



4.I L 表面传导电流:这通常称为表面泄漏电流。表面传导电流流过绝缘的端部绕组表面。



耐压测试仪以微安(µA)为单位测量上述所有电流的总和,并将其与测试电压一起显示。

测量电流= I C  + I A  + I G  + I L  = C x(dV / dt)+(吸收电流;随时间下降)+(通过绝缘体的导电电流)+(表面电流;取决于表面污染)
