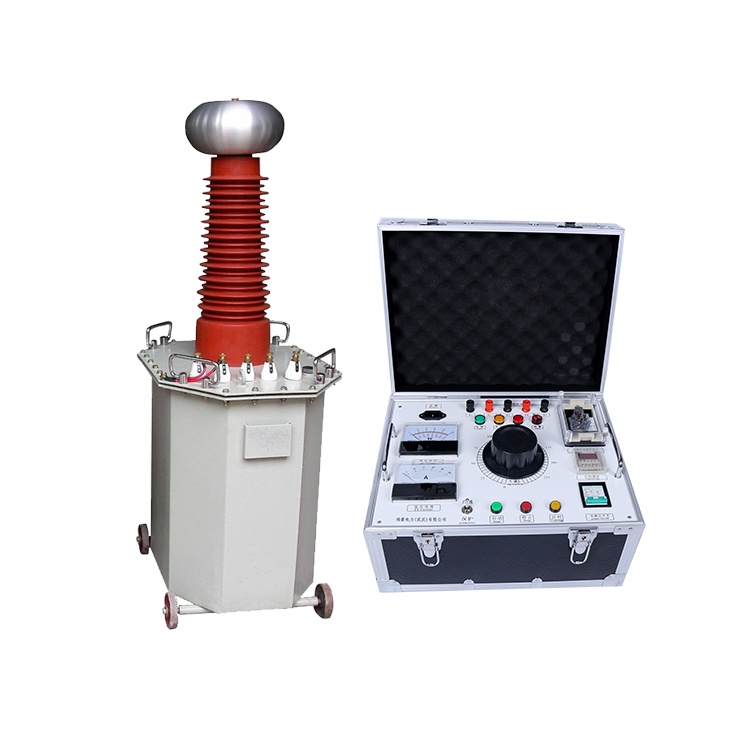

工频耐压试验装置的作用是什么？工频耐压试验装置用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。工频耐压试验装置分为一体式装置（30kV以下）和分体式装置两类。控制箱（台）是由接触式调压器（50kVA以上为电动柱式调压器）及其控制、保护、测量、信号电路组成。它是通过接入220V或380V工频电源，调节调压器（即试验变压器的输入电压），接入高压试验变压器的初级绕组，根据电磁感应原理，以获得所需要的试验高压电压值。按试验规程，各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备都必须严格定期进行交流耐压试验。工频耐压试验装置它是发电站、供配电系统及科研单位等广大用户的基本试验设备。

工作原理：

工频耐压试验装置控制部分由 PLC 组态屏、高速 Cortex 微处理芯片、16 位 AD 采样芯片、精密调压器、调速电机以及高精度互感器等模块组 成。通过工频 AC220V（10KVA 以上用 380V）电源接入控制（台）， 经处理芯片控制调压器调节 0～220V/430V 电压输入到试验变压器初 级绕组。根据电磁感应原理，在次级（高压）绕组按其与初级绕组 匝数之比获得同等倍数的电压幅值――工频高压。此工频高压经高 压硅堆整流及电容器滤波可获得直流高压，其中幅值是工频高压有 效值的 2 倍。根据回采的电压电流进行智能调节。当出现异常情 况，高速处理器会进行过流保护，切断主输出回路，并给出声光告警。
