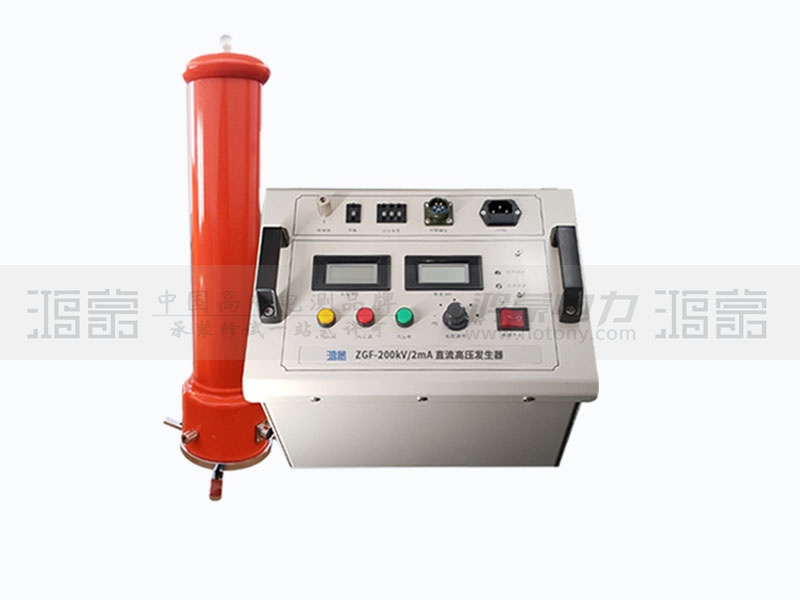

鸿蒙电力专业生产直流高压发生器（也称为工频高压发生器），接下来为大家分享直流高压发生器的接线图

1．控制箱面板示意图





图 2 面板布局图



1、五芯航插 2、接地端子 3、电源插座 4、电源开关 5、过压整定拨码 6、电压调节旋钮 7、电流表头 8、高压断带灯按钮 9、高压通带灯按钮 10、0.75 倍带灯按钮 11、电压表头

说明：

（1）中频及测量电缆快速连接插座：用于机箱与倍压筒的连接。连接时 只需对准将电缆插头压下顺时针方向转动到位,拆线时只需逆时针转动电缆 插头。

（2）控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地端 连接为一点后再与接地网相连。

（3）电源输入插座：将随机配备的电源线与电源输入插座相连。(交流 220V±10％，插座内自带保险管。

（4）电源开关：向前按下，电源接通，高压断红灯亮。反之为关断。

（5）过压整定拨盘：用于设定过电压保护值。拨盘所显示单位为 kV，设 定值为试验电压的 1.1 倍。

（6）电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反 之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。

（7）数显电流表：数字显示直流高压输出电流。

（8）红色带灯按钮：高压断红灯亮，表示电源已接通及高压断开。在高 压通绿灯亮状态下按下高压断红色按钮，绿灯灭红灯亮，高压回路切断。

（9）绿色带灯按钮：高压接通按钮、高压指示灯。在高压断红灯亮的状 态下，按下高压通绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可 升压。此按钮须在电压调节电位器回零状态下才有效。如按下高压通绿色按 钮，绿灯亮红灯仍亮，但松开绿色按钮绿灯灭红灯亮，表示机内保护电路已 工作，此时必须关机检查过压整定拨码开关设置是否小于满量的 5%及有无其 它故障后再开机。

（10）黄色带灯按钮：高压通绿灯亮时有效，当按下 0.75UDC1mA黄色按钮后黄灯亮，输出高压降至原来的 0.75 倍，并在一分钟内保持此状态。此功能 是专为氧化锌避雷器快速测量 0.75UDC1mA用。按下高压断红色按钮，红灯亮、 绿灯和黄灯灭，高压切断并退出 0.75 倍状态。

（11）数显电压表：数字显示直流高压输出电压。



2.倍压筒示意图





图 3 倍压筒示意图

1.高压引出接线柱（可连接微安表和水阻）

2.均压球

3.倍压筒体

4.接地端子

5.底座

6.中频连接端子

（3）试验回路连接图





图 4 试验回路连接图
