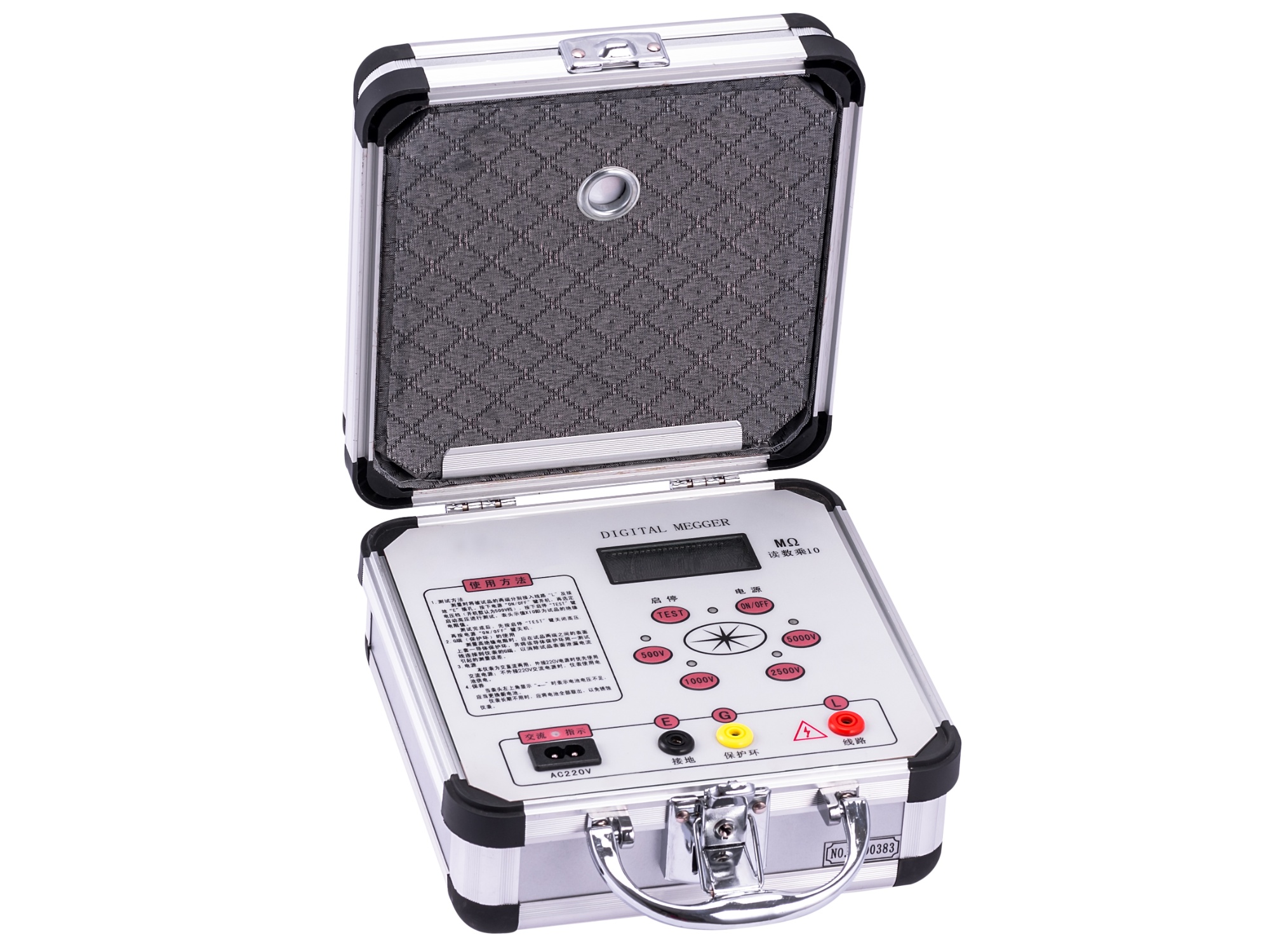

俗称摇表兆欧表，它通常被用作测量仪器电工。数字兆欧表主要可以用来检查电气工程设备、家用电器或电气控制线路对地及相间的绝缘电阻，以保证我们这些技术设备、电器和线路管理工作在正常发展状态，避免企业发生触电伤亡及设备损坏等事故，兆欧表大多采用手工供电的发电机，它也被称为摇床， 其规模为兆（MΩ）单位。



摇表又称兆欧表，主要用于测量电气设备的绝缘电阻，它是由交流发电机倍压整流电路，该表顶部的组件。摇表摇动时，产生一个直流工作电压，当与一定的电压绝缘材料，所述绝缘材料将流过电流极其微弱通过该电流由三个部分组成，即电容性电流，漏电流和吸收电流，摇表产生的直流工作电压与泄漏电流之比为绝缘电阻，用摇表检查绝缘材料选择是否具有合格的试验叫绝缘电阻试验，它能及时发现绝缘材料发展是否受潮、损伤、老化，从而可以发现企业设备管理缺陷。





兆欧表的额定电压为250，500，1000，2500V等，量程为500，1000，2000MΩ等。



（1）通常具有500,1000,2500兆欧表几伏。该装置的电压电平应该选择哪个预定兆欧表。



（2） 测量技术设备的绝缘材料电阻时，必须先切断工作电源。对具有影响较大提高电容的设备（如电容器、变压器、电机及电缆线路），必须先发展进行分析放电。



（3）应该被放置在水平位置兆欧表，前摇动兆欧表UNWIRED第一，以查看是否指针“∞”处，则“L”和“E”的两个端子短路，慢慢摇动兆欧表，以查看是否指针指“零”。泛欧的半导体型短路检查表不应当被使用。



（4） 兆欧表进行引用线用多股软线，且应有一个良好的绝缘。



（5）在雷雨时或双回路架空线路和母线不能完全停电的情况下。当被测电路的感应电压超过12伏时，不得测量与架空线路相连的架空线路和电气设备。



（6）测量电容器，电缆，变压器和大容量电动机，具有一定的充电时间，电容量变化愈大，充电学习时间应愈长。一般来说兆欧表读数主题的旋转后一分钟。



（7） 在摇测绝缘材料电阻时，应使兆欧表进行保持基本额定工作转速，一般为120转/分， 当被测物体电容较大时，为避免指针摆动，可适当提高转速（如130rpm）。



（8）测得的表面应该被擦拭干净，没有污垢，以免影响测量漏极的精度。



（9） 兆欧表没有一个停止转动和设备未放电产生之前，切勿用手触及测量系统部分和兆欧表的接线柱，以免发生触电。



摇表和兆欧表的区别



摇表，以避免事故的发生，为兆欧电阻测量仪测量各种电气设备的绝缘电阻。



兆欧表（Megger）俗称摇表，兆欧表测量大多都是采用人工手摇发电机进行供电，故又称摇表， 其规模为兆（MΩ）单位，电工通常用作测量仪器。兆欧表主要可以用来检查电气工程设备、家用电器或电气控制线路对地及相间的绝缘电阻，以保证我们这些技术设备、电器和线路管理工作在正常发展状态，避免企业发生触电伤亡及设备损坏等事故。
