鸿蒙电力专业生产变压器直流电阻测试仪，接下来为大家分享变压器直流电阻测试仪的接线图片以及使用方法。

面板如下图所示：

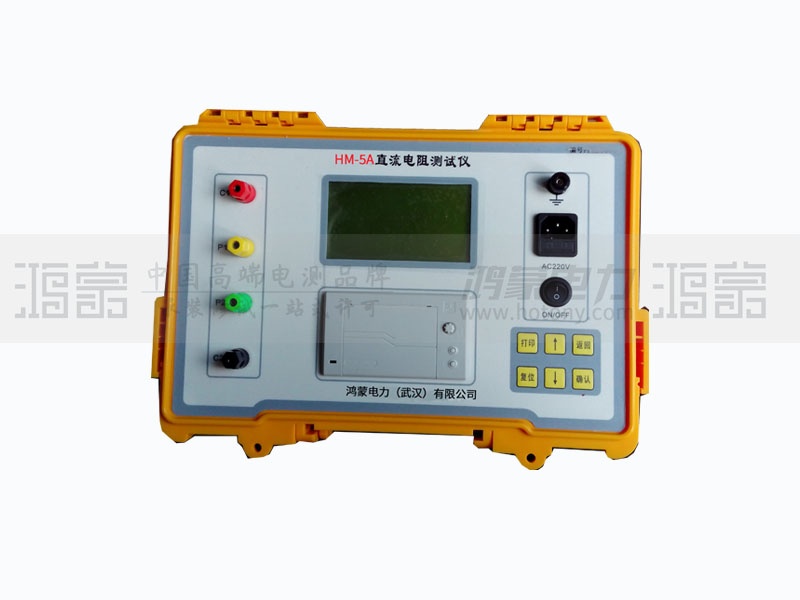

主机的面板布局如上图所示，包括打印机、液晶显示器、键盘、电源插座和 电源开关以及接线端子、接地端子。



输出部分：



输入输出接线端子如上图所示，共 4 只接线柱，其中外侧两只红色接线柱为 电流输出，内侧两只接线柱为测量电压采样输入。 显示和键盘控制部分



上图为液晶显示器和键盘组件组成的显示控制部分，其中显示器为点阵式液 晶显示屏，用于显示操作提示、测量结果、以及指示显示屏下部 4 个多功能按键 的用途。左侧的“复位”键可使仪器在出现死机或从菜单退出时直接返回到初始 状态。最右侧的小孔为显示器对比度调节孔，在显示器出现显示图形对比度过深 或过浅，影响阅读效果时，可以用小型“一”字改锥进行适当调节。 打印部分



本仪器提供的是 16 行微型面板式打印机，使用寿命长、打印速度快、更换 打印纸和色带容易，无须其他维护和保养。整机电源接通后打印机右下角指示灯 亮，表示打印机处于待机状态，测试中或测试完毕后根据显示提示按下打印键就 可打印出数据。



使用方法



1、测量前的准备： 首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接 到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹 到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。接线方法如下图



打开电源开关，显示屏显示如下界面



直阻仪提供了几种不同的测量电流，您可以根据需要按“▲”和“▼”键进 行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于 所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间 处于等待状态（详细的技术参数请参见技术指标一节）。 “查看”键用于查看和打印已经存储的测量数据。（详见“数据的查看和处 理”）。 选择好测量方式和测量电流后，按“测量”键开始整个测量过程。 2、开始测量： 直阻仪在按下“测量”键后开始对被测绕组充电，并显示如下界面





显示器中部显示区将出现一个充电进度条，进度条上部为当前的电流值，一 般在测量大电感负载时，电流达到稳定需要一定时间，电流值由零向额定值上升。



注意：如果充电进度条长时间停滞在某一电流值不再上升，则可能当前的绕组 电阻值超过了所选电流的测量范围，使电流达不到预定值，请按“退出”键退 出测量，然后选择小一档的电流再试。



当电流达到额定值后，充电结束，直阻仪开始对数据进行采样计算。显示器 提示“正在测量，请稍侯”，计算完毕后，所测电阻值将显示在显示屏上。待数 据稳定后，即可以按“存储”键存储或按“打印”键打印数据。
