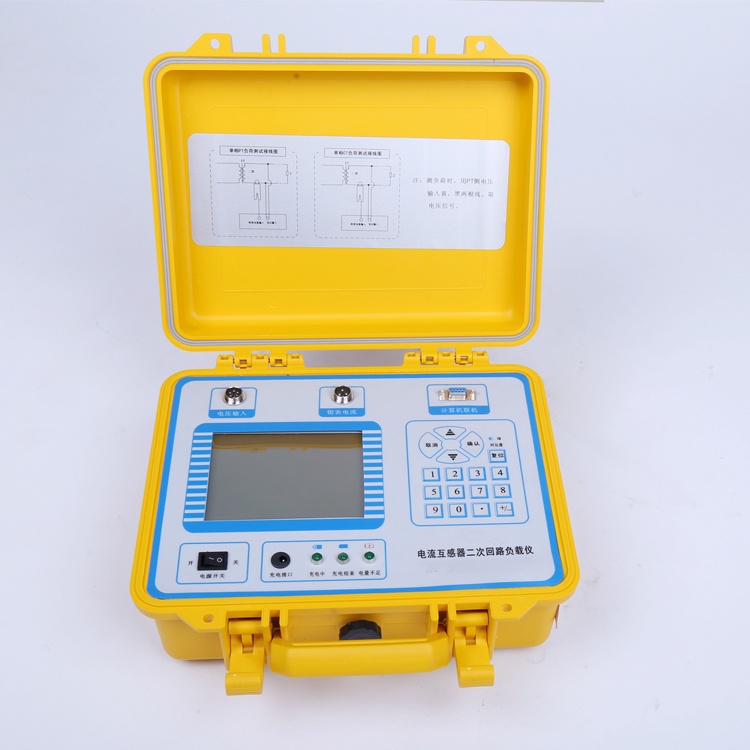

鸿蒙电力专业生产电流互感器测试仪(又称电流互感器现场校验仪),接下来为大家分享高低压电流互感器变比怎么算及如何选择。





用高低压电流互感器变比怎么算



根据<<电气装置的电测量仪表装置设计规范>>GBJ63-90)的规定,在额定值的运行条件下,仪表的指示在量程的70~100%处,此时电流互感器变比最大应为:



N=I1RT /0.7*5;



I1RT ----变压器一次侧额定电流A



N----电流互感器变比;



也就是一般可以按照实际电流为互感器一次电流的80%来选择。



电流互感器选择变比一般应结合实际负荷综合考虑计量(精度)和保护装置的要求。不能一味地考虑某一方面。



高压柜如何选择电流互感器变比



高压柜选择电流互感器变比比较复杂,需要验算的因素比较多,但主要的是按额定电流选择,按短路电流校验;



一般来说,用于保护的电流互感器,如进线高压柜、变压器用高压柜和母联高压柜,其变比常按额定电流的2倍或更高来选择,这样可以保障保护定值适中,保护精度比较高,在这个定值附近,既不会出现电流太小继电器或机构不动作,也不会出现电流太大使互感器饱和,达不到定值而不动作;



用于计量用的电流互感器,如计量柜,其变比常按额定电流或略高来考虑,但一般不会大于1.2倍额定电流;这样既可以保证小负荷时的计量精度,又可以在大电流时饱和,防止二次出现大电流而烧毁计量仪表;



当然,在电流互感器选择后,还要计算该互感器使用处的短路电流,据此校验电流互感器的动、热稳定性等,防止出现短路电流过大而烧毁互感器。
