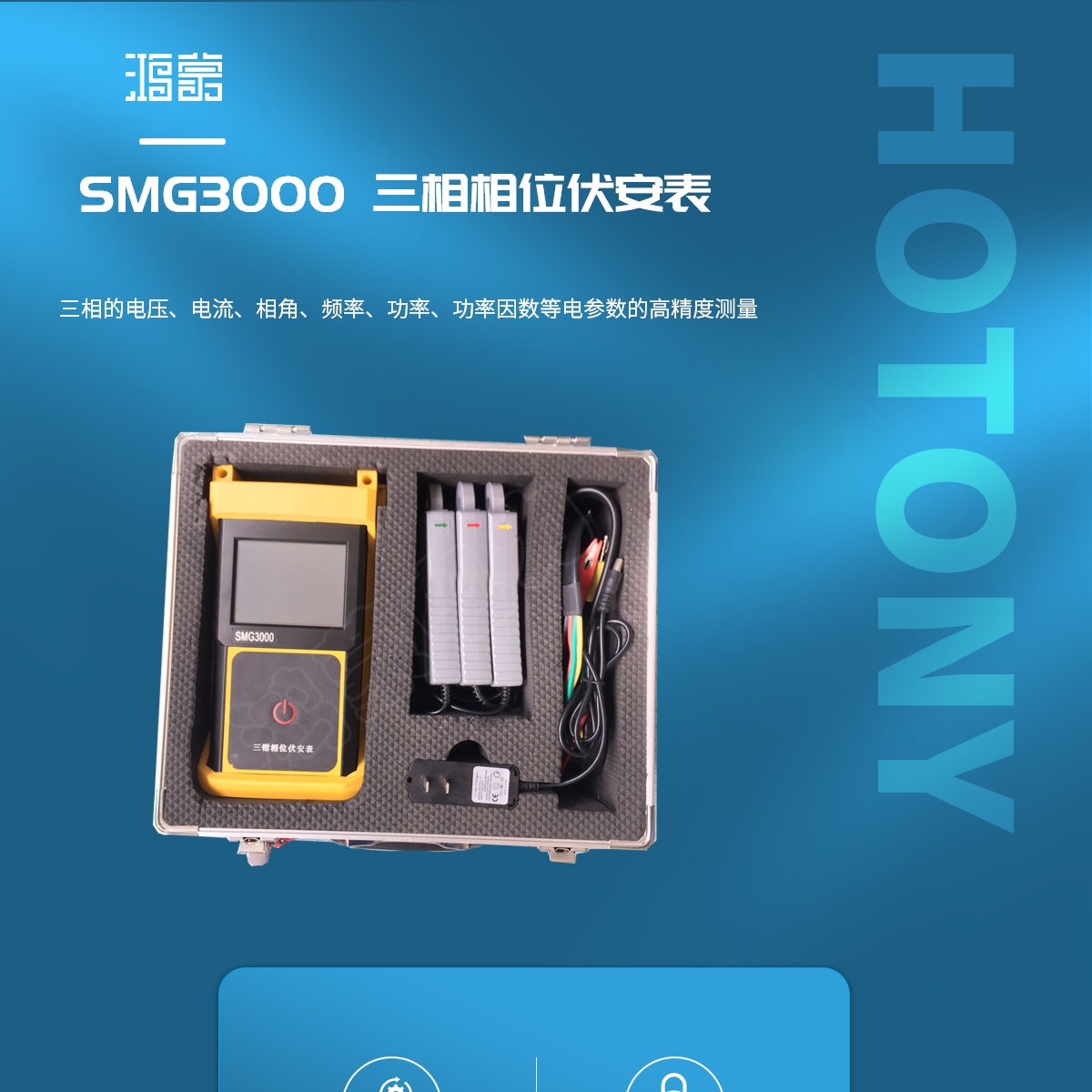

产品简介 Product Introduction

SMG3000三相相位伏安表是进行三相电参数测量,可以完成三相的电压、电流、相角、频率、功率、功率因数等电参数的高精度测量。

SMG3000三相相位伏安表设计上采用高速Cortex M3处理器加24位高速ADC进行电参数的测量计算,完全图形化界面,真彩色显示分辨率320×240,触摸屏操作人机界面友好,仪器便于携带。

产品特征 Product Characteristics

● 同时测量三相电压和四路电流(包含零线电流)。

● 同时测量三相交流电压相角、电流相角、功角。

● 测量电网频率和相序。

● 自动判别变压器绕组、容性和感性负载。

● 六角图显示,彩色相序分析。

● 有功功率、无功功率、视在功功率、三相功率和和功率因数测量。

● 数据保存和查看功能。

● 数据静态保存功能,最多可保存50组数据。

● 3.2寸TFT彩屏显示具有触摸功能。

● 锂电池供电、可充电连续待机大于20个小时。

● 带USB接口可以PC连接上传数据。

产品参数 Product Parameters

类型 测量范围 单位 误差 分辨率
电压 1~600 V 0.5%×量程 0.01V
电流 0.001~20 A 0.5%×量程 0.0001A
有功功率 0.001~5000 W 0.5%×读数(PF=1) 0.1W
无功功率 0.001~5000 VAR 0.5%×读数(PF=0) 0.1VAR
视在功率 0.001~5000 VA 0.5%×读数 0.1VA
频率 45~65 HZ 0.1%×读数 0.01HZ
相位 0~360 ° ±2° 0.1°
