发供电企业的一次设备电气参数测试具有完备的系统,而对于那些机械性的损伤却无法通过电气参数来反映,从起支撑导线和绝缘作用的瓷支柱式绝缘子、变压器箱体、套管一直到电力线路专用的母排、线夹等一系列的金器具,其物理特性只能通过超声波探伤的方式来检测存在于设备内部的我们肉眼无法观测到的裂纹、沙眼,新型电力专用的探伤仪及国网公司颁布的文件,无疑给这些设备的安全运行提供前所未有的保障,比如高压瓷绝缘子,国家电网公司就相继制定了JB/Z 262-2000、生产输电[2004]40号文、JB/T 9674-1999、《72.5kV及以上高压支柱瓷绝缘子技术监督规定》(国家电网生技[2005]174号)、《 电网在役支柱瓷绝缘子及瓷套超声波检验技术导则》 等行业标准和导则,目的在于规范高压支柱瓷绝缘子生产、使用中的各项技术要求。
基于目前市场常规超声波探伤仪功能的狭隘性,无法完成当前电气设备的专项检测,鸿蒙电力公司基于多年超声波探伤经验研制出了专门针对电力部门瓷绝缘子、套管、母排、主设备箱体、电力线路金器具(如楔形线夹)、电厂压力容器、管道等部件的无损检测设备,与常规超声波探伤仪相比更具专业性和前瞻性。

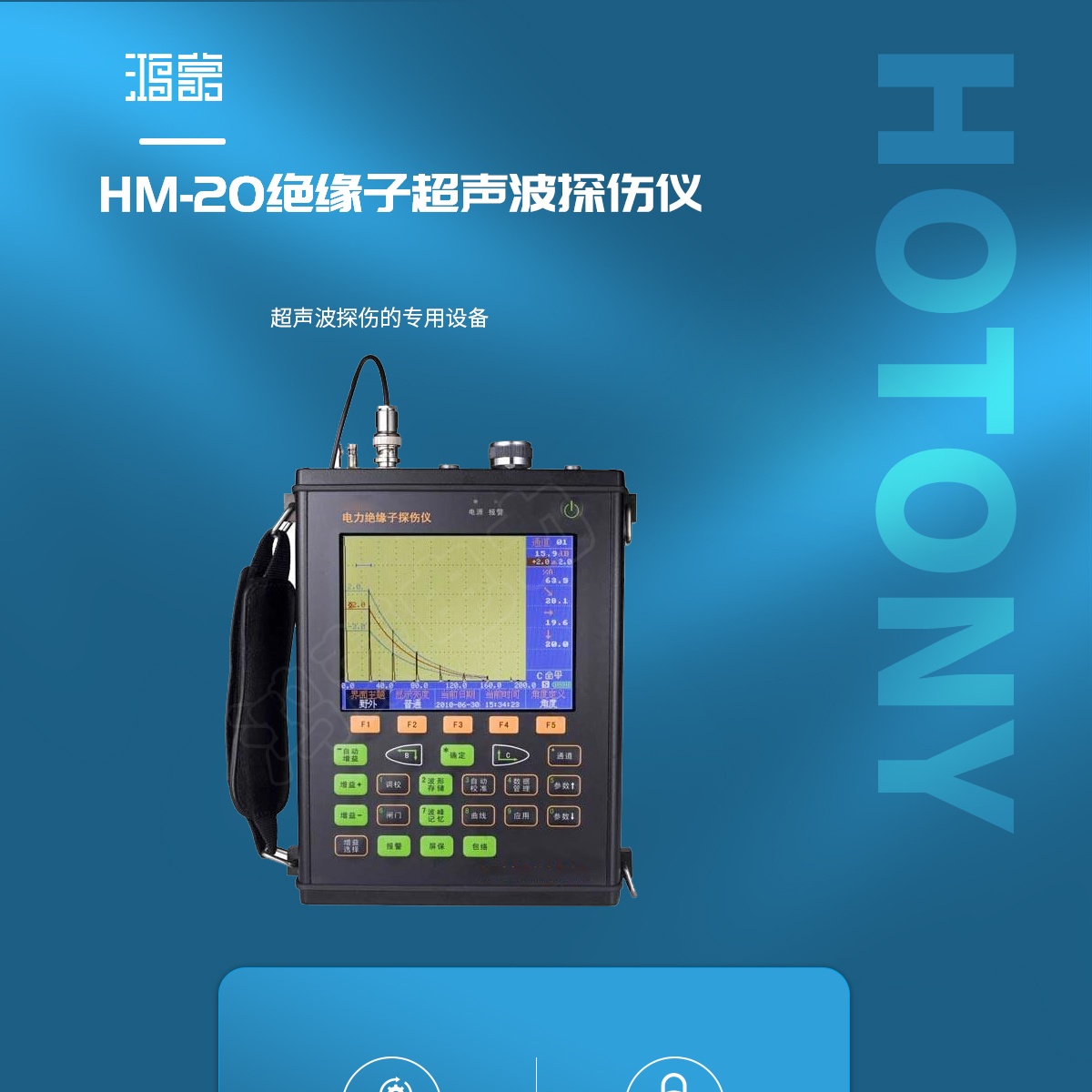

◆ 具有自主知识产权产品。仪器电气性能指标均按欧标(EN 12668.1 - 2000)设计制造,高品质、高性能的数字式绝缘子超声波探伤仪。
◆ 操作界面提供中英文切换,适合国内外使用;
◆ 标准版配备15套电力专用探头,与被试品曲面实现完美匹配,快捷检测出设备内部存在的缺陷;

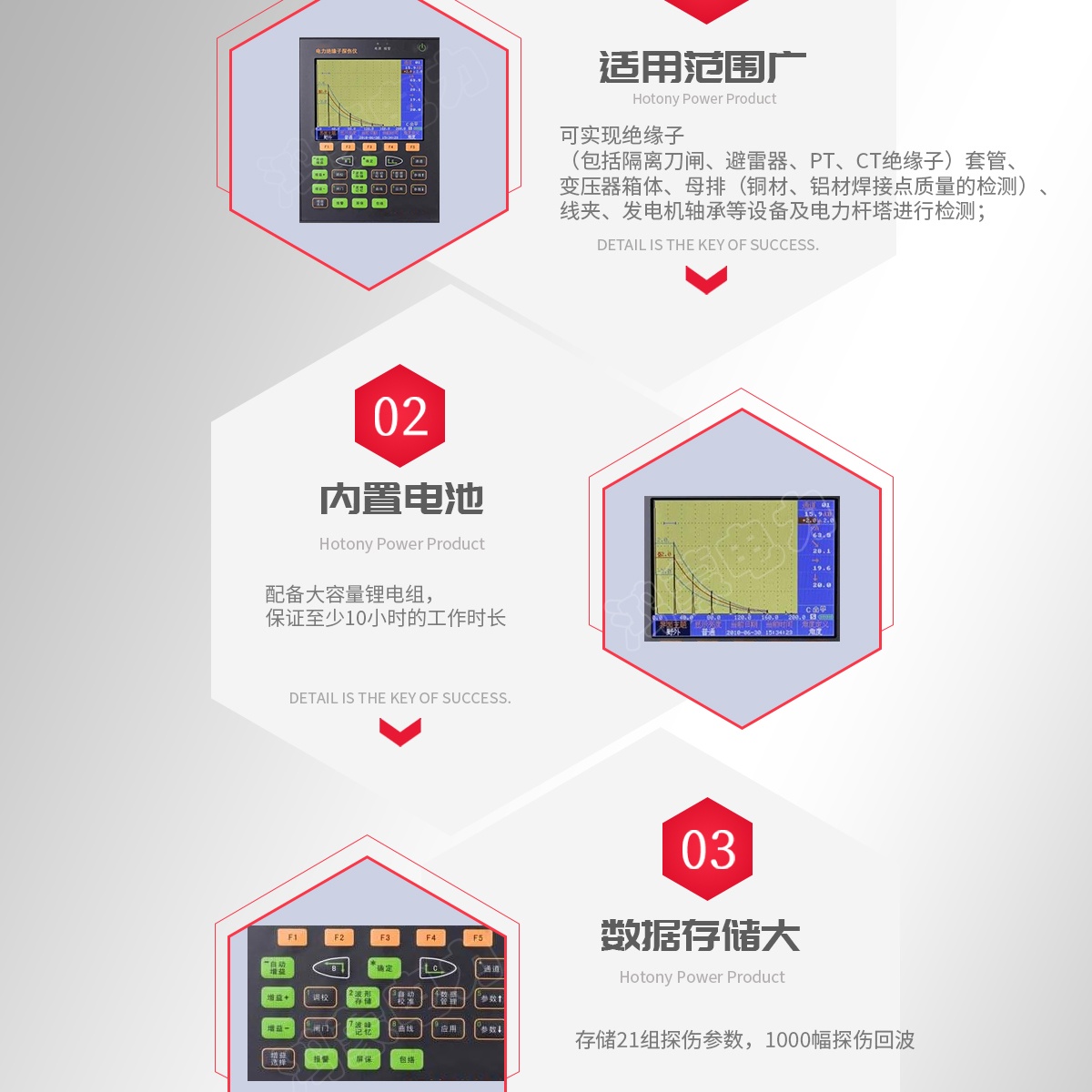

◆ 适用范围广。可实现绝缘子(包括隔离刀闸、避雷器、PT、CT绝缘子)套管、变压器箱体、母排(铜材、铝材焊接点质量的检测)、线夹、发电机轴承等设备及电力杆塔进行检测;
◆ 内置支柱绝缘子探伤的标准DAC曲线和支柱绝缘子探伤专用瓷试块。内部裂纹超出标准时仪器自动发出警报,提示探伤人员有内部缺陷;
◆ 具有自动探头校正功能和曲率表面校正功能,优化探头与被试品之间的耦合,使探伤结果更准确;
◆ 探伤检测灵敏度达110dB,即使内部细微的裂纹也能轻易检测到;
◆ 提供配套上位机软件,方便与计算机通讯,数据管理方便快捷;
◆ 配备大容量锂电组,保证至少10小时的工作时长。
工作频率: (0.5~15)MHz
增益调节: 110dB(设手动0.1dB、2dB、6dB步进)
检测范围: (0~9999)mm钢纵波
声速范围: (0 ~ 9000)m/s
动态范围: ≥35dB
垂直线性误差: ≤3%
水平线性误差: ≤0.1%
分辨力: >36dB(5P14)
灵敏度余量: >60dB(深200mmФ2平底孔)
显示屏: TFT真彩显示屏
数据存储: 存储21组探伤参数,1000幅探伤回波
电源、电压: 直流(DC)7.4V锂电池连续工作12小时;交流(AC)220V
环境温度: (-25 ~ 50)℃(参考值)
相对湿度: (20 ~ 95)% RH
外型尺寸: 210×168×50(mm)
重 量: 整机带内置电池1.8 kg
