鸿蒙电力旗下的断路器测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。

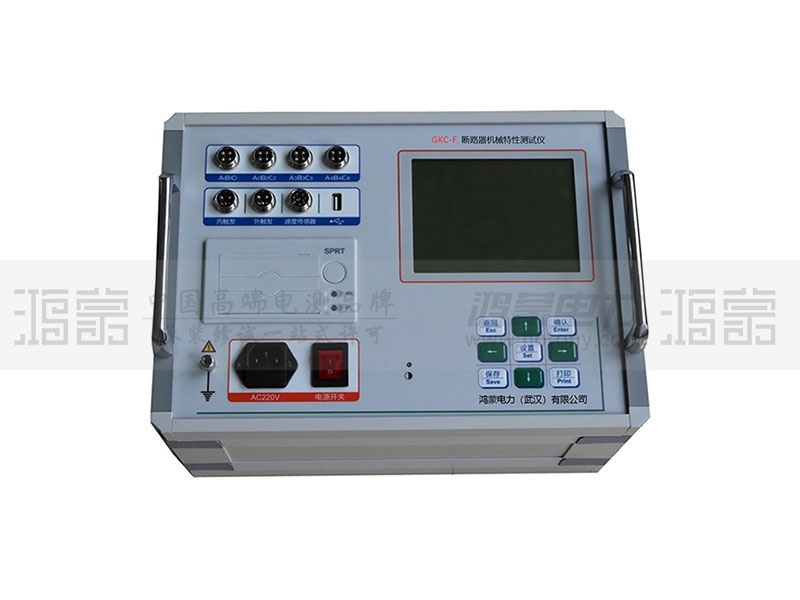

开关特性测试仪是用于测量高压开关和真空开关性能的专业仪器。那么,当我们利用开关特性测试仪得到测量数据后,如何调试高压断路器并判断故障呢?让我们简要了解一下这些知识。

开关特性测试仪显示的测量结果或印刷的电流曲线和动触点运动曲线真实反映了被测高压断路器的机械特性,掌握了测量结果对快速调整的意义,有助于判断高压断路器的故障。

1.仪器显示高压断路器接头的顺序,提供被测断口的顺序,并指出高压断路器断路器断裂同步的方向。例如,被测高压断路器的三相或同相在不同时期超过标准。根据仪器显示的断节(分钟)顺序,调整组合(分钟)门最快相位的断裂长度。缩短制动器最慢相位的断路长度,即可以方便地将被测高压断路器的三相或同相不同时间段调整到合格范围。

2.根据仪器,被测高压断路器的反弹时间和印刷的电流波形图可以反映被测高压断路器的固定触点的安装是否同心和触点的烧蚀。例如,如果被测高压断路器的弹跳时间超过标准,则曲线在打印的电流波形图上有一个断点。此时,根据高压断路器运行的时间长短,可以确定高压断路器是固定的。触点安装严重不同或触点严重烧蚀。

3.根据仪器打印的动触点行程特性曲线,可以判断机构在接头(分支)运动过程中高压断路器运动过程中是否有卡纸。例如,在被测高压断路器打印的运动接触行程特性曲线上,如果记录的曲线波形上存在停顿现象,此时则反映高压断路器的电磁机构或传输。机制中存在卡纸现象。根据动触点行程特性曲线上的距离和时间坐标,可以大致判断得到卡纸时距离的位置和时间。

在使用开关特性测试仪时,除了正确使用仪器外,还必须学会通过仪器的测量数据区来确定高压开关的故障位置,这是可以解决的。这是最终目标。
