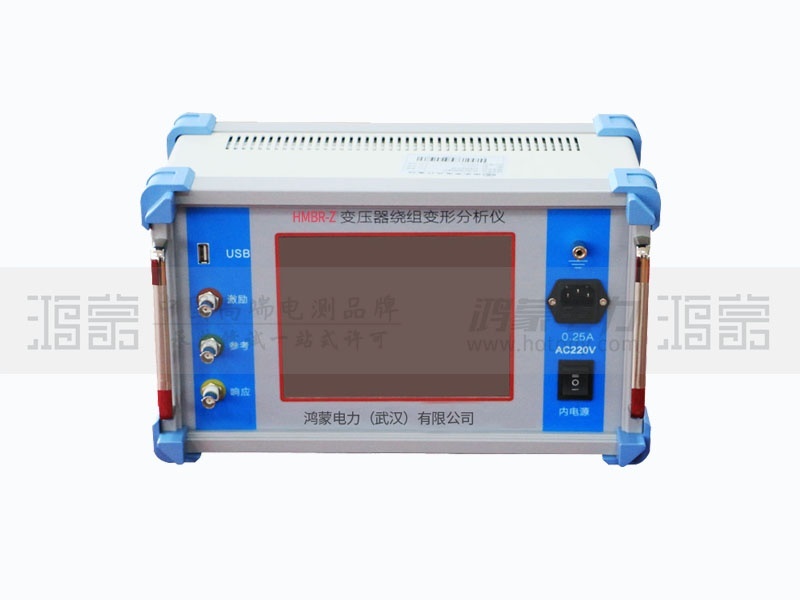

鸿蒙电力专业生产变压器绕组变形测试仪可以帮助众多电力工作者更加方便的进行各类电力测试。
![](/uploads/20220516/664151299.jpg)
当变压器受到短路电流冲击或其他冲击时,变形包括:
① 绕组的整体变形是由运输过程中的冲击、倾斜、振动等外力造成的,导致绕组位移。变形绕组的尺寸不变,但铁芯的相对位移变化。绕组的电感和饼间电容保持不变,而对地电容变化。通常,电容减小。在等效电路中,谐振峰值向高频方向移动。因此,在这种变形之后测量的谱图中,与之前的谱图相比,所有共振点仍然存在并且没有改变,但是峰值向高频方向(向右)移动。
② 煎饼之间的局部变形使得一些松散的电线煎饼在短路电磁力的作用下受到挤压,而其他一些电线煎饼被拉伸,因此煎饼之间的电容发生了变化。这种变形的结果使得等效电路图中的一些电感变大,一些电感变小;与电感器并联的饼间电容也会改变。在测量谱图时,一些共振峰向高频方向移动,峰值下降;一些共振点向低频方向移动,峰值点上升。通过共振峰值的变化可以判断煎饼之间的变形面积和程度。
③ 匝间短路:理论上,绕组发生匝间短路后,电感值降低,频谱曲线变化明显,振幅增大,一些共振点峰值消失。但理论是这样的。事实上,很难捕捉到这种情况。如果在操作过程中发生匝间短路,电线匝将烧坏,重瓦斯将跳闸,泄压阀将动作。此时,变压器油的色谱分析也将不合格,挂上盖子检查变压器。
④ 导线移位变形。当导线较长且固定不牢固时,在操作过程中会发生移位和变形。当导线移位时,等效电路中两个端口的电容会发生变化。当信号输入端的导线发生位移,但导线电容与其他电路并联时,其变化不会显著改变频谱曲线;然而,输出端引线位移和引线电容变化后,频率响应曲线会发生显著变化,特别是在300kHz~1MHz范围内。因此,在实际测试中,使用中性点注入信号源来防止上述影响。如果引线对地电容减小,则频带中的振幅增大,反之则减小;当导线对地的电容增加时,表示导线向外壳移动,而当导线对地面的电容减少时,则表示导线向绕组移动。
⑤ 绕组径向变形。当绕组受到径向力时,内部绕组向内收缩,直径变小,电感变小。此时,内外绕组之间的距离变大,其电容变小,这会使频谱中的共振峰向高频方向移动,振幅增大。
⑥ 绕组在轴向扭曲变形。当变压器绕组之间的间隙较大或部分撑杆移位时,绕组在电磁力的作用下将沿轴向扭曲成S形。此时,一些饼间电容和对地电容减小。在测量的频谱图上,一些共振峰向高频移动,低频段共振峰的振幅减小,中频段的峰值略有上升,高频段保持不变。
