使用电容电流测试仪测量配网电容电流前必须完成以下操作:

1、检查测量用的PT高压侧中性点是否安装高阻消谐器,如有,将其短接。从测量原理可知,选用哪组 PT进行测量,我们就只考虑这组 PT的接线情况。而无需关心系统内的其他PT 的情况。如果系统中有些PT 安装高阻消谐器,有些没安装,则完全可以从没有安装高阻消谐器的PT进行测量,这样可以省去短接消谐器的工作。

2、检查消弧线圈是否全部退出运行。在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行,并非只退出该变电站的消弧线圈。同时只考虑被测电压等级的情况,无需考虑其他电压等级的情况。例如,被测变电站A为 10kV系统,并通过联络线与变电站B的10kV系统相连,变电站A有2台消弧线圈,变电站B有1台消弧线圈,则测量时有电气联系的这3台消弧线圈均要退出运行;而35kV系统有无消弧线圈则无需考虑。

3、退出PT开口三角的消谐装置。如果经过实测证明,开口三角所接的某些厂家某些型号的二次消谐装置对测量结果没有影响,则消谐装置可以不退出运行。一般对于微电脑控制的消谐器,其只有在系统有谐振发生时才动作,该类消谐器一般对测量无影响。

4、如果PT二次侧并列运行(很少见),则将其改为单独运行。

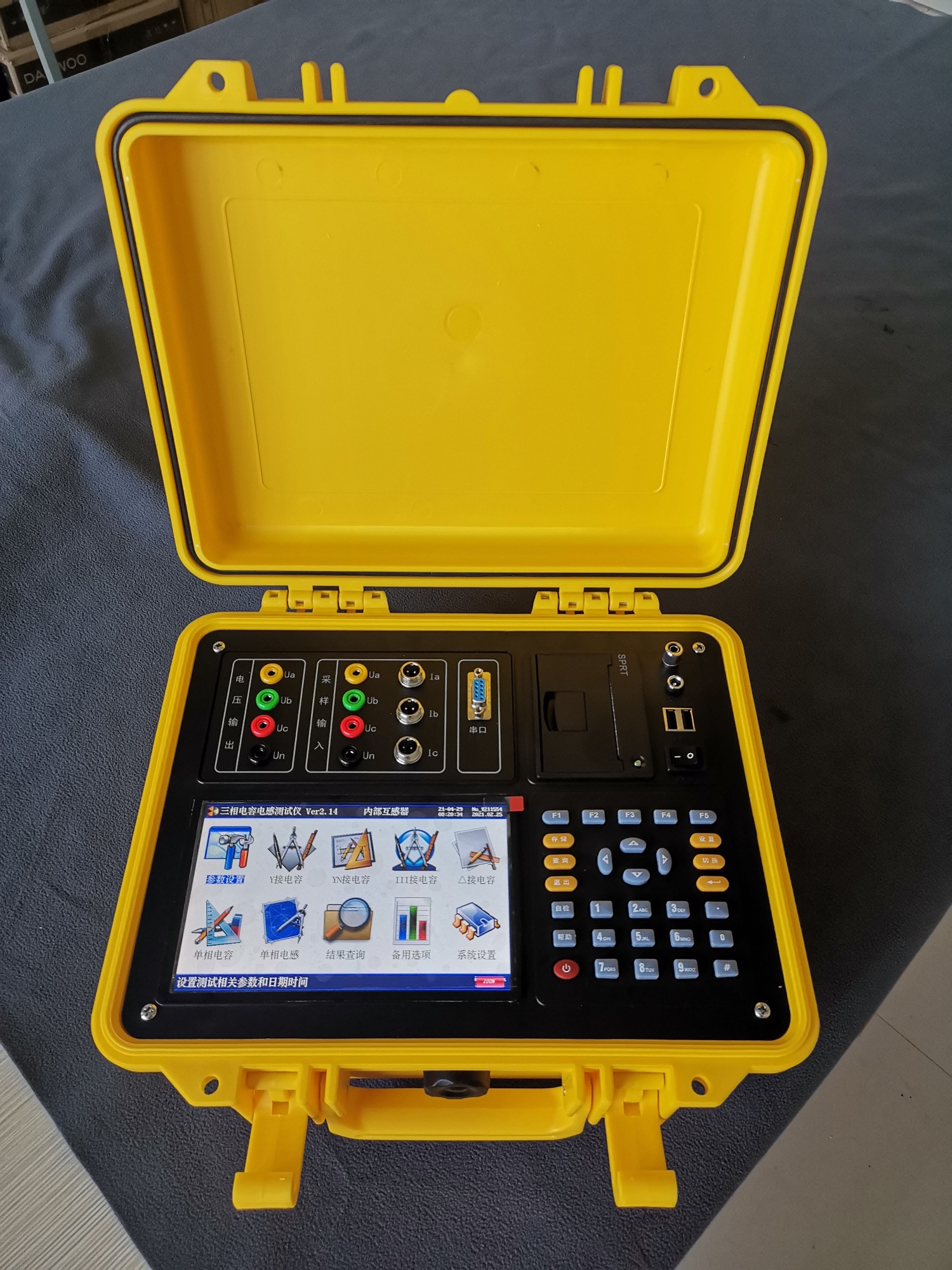

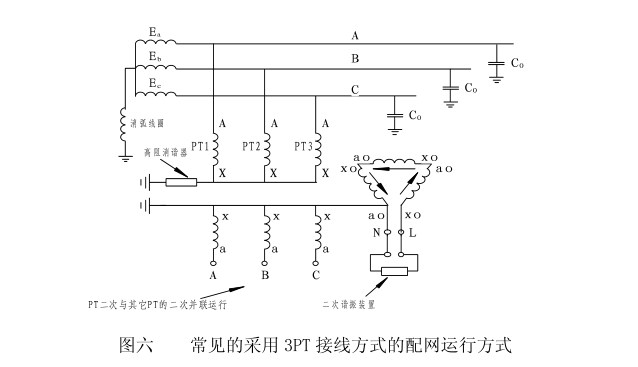

5、确保将测试仪的电流输出端正确接到图四的开口三角N-L上。一般在二次的端子编号为N600和L630。为了确保连接正确,可以按下列方法进行检查:

用万用表分别测量PT二次侧三相电压和开口三角电压;将三相电压中的最大值减去最小值得到的差和开口三角电压比较,如果两者差不多,就说明找到的开口三角端是正确的;如果两者差别很大,则说明没有正确找到开口三角端。

例如,测量得到三相电压分别为61V、60V、59.5V,则正确的开口三角电压应为1.5V左右,如果测量得到的开口三角电压仅为 0.2V,说明所找的开口三角端不正确或PT开口三角连线已经断开(在现场实测中发现有多个变电站的PT开口三角连线断开情况)。

6、选择正确的PT变比,也就是选择正确的PT接线方式。电容电流测试仪是通过选择PT接线方式和系统电压来达到选择PT变比的作用,这样对于试验人员会更方便、快捷。PT一般是采用100/3V的二次绕组连接成开口三角,但也有特殊的情况,有些变电站的PT采用100V二次绕组组成开口三角。为了确保选择变比的正确,可以通过测量组成开口三角的各绕组的电压来确定。

完成以上操作后,就可以运用电容电流测试仪进行准确测量电容电流了。

配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响,如果PT的接线方式和变比选择不正确,测量结果将不是系统的真实电容电流值,而是真实值乘以两变比之商的平方倍。因此为了测得正确的数据,在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。本测试仪采用循环选择的方式来选择系统PT的各种接线方式及变比,这样用户无需繁琐地输入各种PT接线方式下的变比,使测量工作更简便、更快捷。

电容电流测试仪提供五种“方式”的选择,即3PT、3PT1、4PT, 4PT1、1PT,每种方式代表一种PT的接线方式和不同的变比,这五种方式基本上包括配电系统中各种常用的PT接线方式。
